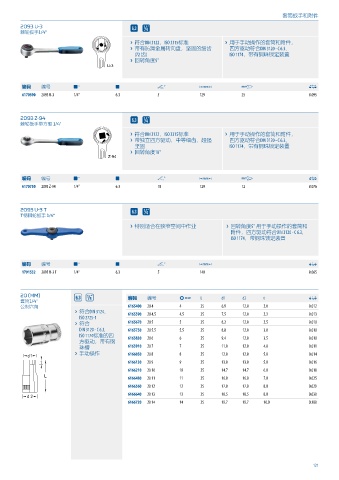

Page 121 - 吉多瑞2023版通用工具
P. 121

套筒扳手和附件
        套筒扳手和附件
        2093 U-3
        棘轮扳手1/4"

                                                 › 符合DIN 3122,ISO 3315标准           › 用于手动操作的套筒和附件,
                                                 › 带有防滑金属转向盘,坚固的细齿                四方驱动符合DIN 3120 - C 6.3、
                                                (72 齿)                            ISO 1174,带有钢珠锁定装置
                                                 › 回转角度5°



         编码     编号         a "            a             A°             y              4                       0
         6170590  2093 U-3  1/4"          6.3           5              129            25                      0.095



        套筒扳手和附件
        2093 Z-94
        棘轮扳手带方驱 1/4"

                                                 › 符合DIN 3122,ISO 3315标准           › 用于手动操作的套筒和附件,
                                                 › 带独立四方驱动,中等细齿,超强                四方驱动符合DIN 3120 - C 6.3、
                                                坚固                                ISO 1174,带有钢珠锁定装置
                                                 › 回转角度18°



         编码     编号         a "            a             A°             y              4                       0
         6170750  2093 Z-94  1/4"         6.3           18             129            12                      0.076



        套筒扳手和附件
        2093 U-3 T
        T柄棘轮扳手 1/4"

                                                 › 特别适合在狭窄空间中作业                    › 回转角度5° 用于手动操作的套筒和
                                                                                  附件,四方驱动符合DIN 3120 - C 6.3
                                                                                  ISO 1174,带钢珠锁定装置



         编码     编号         a "            a             A°             y                                      0
         1791532  2093 U-3 T  1/4"        6.3           5              140                                    0.065



        套筒扳手和附件                               编码     编号                L       d1     d2      t
        20 (MM)
        套筒1/4"                                                  !                                             0
        公制六角                                  6165400  20 4     4      25      6.9    12.0    2.0             0.012
                              › 符合DIN 3124、   6165590  20 4.5   4.5    25      7.5    12.0    2.3             0.013
                             ISO 2725-1
                              › 符合            6165670  20 5     5      25      8.2    12.0    2.5             0.010
                             DIN 3120 - C 6.3   6165750  20 5.5  5.5   25      8.8    12.0    3.0             0.010
                             ISO 1174标准的四
                             方驱动,带有钢          6165830  20 6     6      25      9.4    12.0    3.5             0.010
                             珠槽               6165910  20 7     7      25      11.0   12.0    4.0             0.011
                              › 手动操作          6166050  20 8     8      25      12.0   12.0    5.0             0.014
                                              6166130  20 9     9      25      13.0   13.0    5.0            0.016
                                              6166210  20 10    10     25      14.7   14.7    6.0            0.018
                                              6166480  20 11    11     25      16.0   16.0    7.0            0.025
                                              6166560  20 12    12     25      17.0   17.0    8.0            0.029
                                              6166640  20 13    13     25      18.5   18.5    8.0            0.030
                                              6166720  20 14    14     25      19.7   19.7    10.0           0.180












                                                                                                               121
