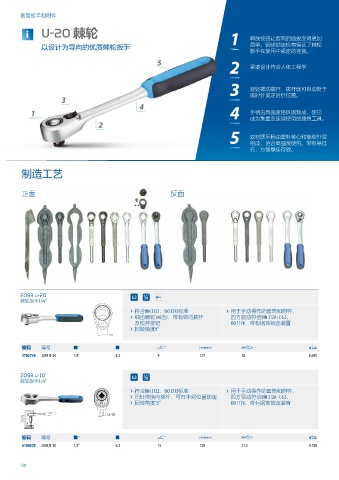

Page 120 - 吉多瑞2023版通用工具

套筒扳手和附件

i U-20 棘轮 1 释放按钮让套筒的插拔变得更加

以设计为导向的优质棘轮扳手 简单。钢球锁定机构保证了棘轮
扳手在使用中紧密的连接。
2 紧凑设计符合人体工程学
5

3 轻轻拨动拨杆，拨杆就可自动处于

3 顺时针或逆时针位置。
4
1 4 手柄由高强度铬钒钢制成，使它
成为繁重及连续使用的理想工具。
2
5 双材质手柄由塑料核心和橡胶外层

组成，适合高强度使用。带有悬挂
孔，方便悬挂存放。

制造工艺

正面 反面

2093 U-20
棘轮扳手1/4"

› 符合DIN 3122，ISO 3315标准 › 用于手动操作的套筒和附件，
› 细齿棘轮 (40齿)，带有转向拨杆 四方驱动符合DIN 3120 - C 6.3、
及松开按钮 ISO 1174，带有钢珠锁定装置
› 回转角度9°

编码 编号 a " a A° y 4 0
1703749 2093 U-20 1/4" 6.3 9 127 20 0.095

2093 U-10
棘轮扳手1/4"

› 符合DIN 3122，ISO 3315标准 › 用于手动操作的套筒和附件，
› 凹处带换向拨杆，可在中间位置锁定 四方驱动符合DIN 3120 - C 6.3、
› 回转角度15° ISO 1174，带有钢珠锁定装置
套筒扳手和附件

编码 编号 a " a A° y 4 0
6180470 2093 U-10 1/4" 6.3 15 129 21.5 0.109

120
