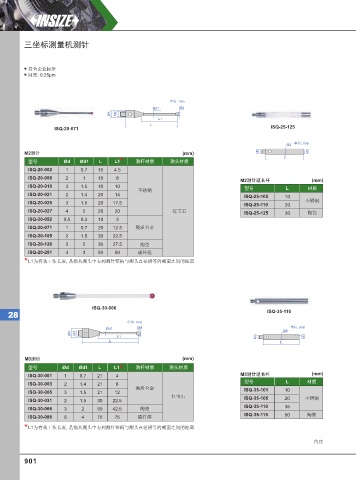

三坐标测量机测针

符合企业标准
圆度: 0.25µm

单位: mm
Ød1 Ød
Ø3 M2
L1
L
ISQ-20-071 ISQ-25-125

单位: mm
Ø3
M2测针 (mm) M2 M2
L
型号 Ød Ød1 L L1* 测杆材质 测头材质
ISQ-20-002 1 0.7 10 4.5
ISQ-20-006 2 1 10 6
M2测针延长杆 (mm)
ISQ-20-010 3 1.5 10 10 型号 L 材质
不锈钢
ISQ-20-021 2 1.4 20 14
ISQ-25-105 10
ISQ-20-025 3 1.5 20 17.5 不锈钢
ISQ-25-110 20
ISQ-20-027 4 2 20 20 红宝石 ISQ-25-125 30 陶瓷
ISQ-20-052 0.5 0.3 10 3
ISQ-20-071 1 0.7 20 12.5 硬质合金
ISQ-20-105 2 1.5 30 22.5
ISQ-20-120 3 2 30 27.5 陶瓷
ISQ-20-201 4 3 50 50 碳纤维
* L1为有效工作长度, 是指从测头中心到测针锥柄与测头直径相等的截面之间的距离

ISQ-30-066
28 ISQ-35-110
单位: mm
Ød1 Ød Ø4 单位: mm
Ø4 M3
L1 M3 M3
L L

M3测针 (mm)
型号 Ød Ød1 L L1 * 测杆材质 测头材质
ISQ-30-001 1 0.7 21 4 M3测针延长杆 (mm)
型号 L 材质
ISQ-30-003 2 1.4 21 8
硬质合金 ISQ-35-101 10
ISQ-30-005 3 1.5 21 12
红宝石 ISQ-35-105 20 不锈钢
ISQ-30-031 2 1.5 30 22.5
ISQ-30-066 3 2 50 42.5 陶瓷 ISQ-35-110 35
ISQ-30-080 6 4 75 75 碳纤维 ISQ-35-115 50 陶瓷
* L1为有效工作长度, 是指从测头中心到测针锥柄与测头直径相等的截面之间的距离

待续
