三坐标测量机

视频

符合坐标测量机国家计量校准规范
主机特点
经典桥式结构, 整体式工作台
高精度空气轴承, 环抱式设计
独特的Z轴防扭矩设计, 减小旋转误差

RENISHAW三大系统
精密光栅系统, 包含光栅和读数头
UCC控制系统, 包含控制箱和手操器
探测系统, 包含测座、测头和测针
Visual DMIS CNC CAD+测试软件
软件基于DMIS标准设计开发, 具有优异的兼容性和通用性
几何元素测量形状和位置公差评定
与主流CAD系统双向数据传递, 完全的图形化显示
可选配专用模块, 例如齿轮测量模块、蜗杆测量模块、
管道测量模块、叶片测量模块和SPC数据分析模块等

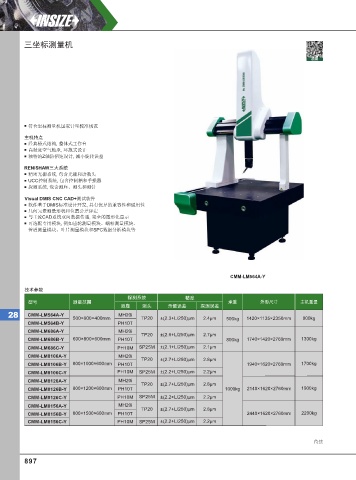

CMM-LM564A-Y

技术参数
探测系统 精度
型号 测量范围 承重 外形尺寸 主机重量
测座 测头 示值误差 探测误差
28 CMM-LM564A-Y MH20i
500×600×400mm TP20 ±(2.3+L/250)μm 2.4μm 500kg 1420×1135×2350mm 900kg
CMM-LM564B-Y PH10T
CMM-LM686A-Y MH20i
TP20 ±(2.6+L/250)μm 2.7μm
CMM-LM686B-Y 600×800×600mm PH10T 800kg 1740×1420×2760mm 1300kg
CMM-LM686C-Y PH10M SP25M ±(2.1+L/250)μm 2.1μm
CMM-LM8106A-Y MH20i
TP20 ±(2.7+L/250)μm 2.8μm
CMM-LM8106B-Y 800×1000×600mm PH10T 1940×1620×2760mm 1700kg
CMM-LM8106C-Y PH10M SP25M ±(2.2+L/250)μm 2.2μm
CMM-LM8126A-Y MH20i
TP20 ±(2.7+L/250)μm 2.8μm
CMM-LM8126B-Y 800×1200×600mm PH10T 1000kg 2140×1620×2760mm 1900kg
CMM-LM8126C-Y PH10M SP25M ±(2.2+L/250)μm 2.2μm
CMM-LM8156A-Y MH20i
TP20 ±(2.7+L/250)μm 2.8μm
CMM-LM8156B-Y 800×1500×600mm PH10T 2440×1620×2760mm 2200kg
CMM-LM8156C-Y PH10M SP25M ±(2.2+L/250)μm 2.2μm

待续
