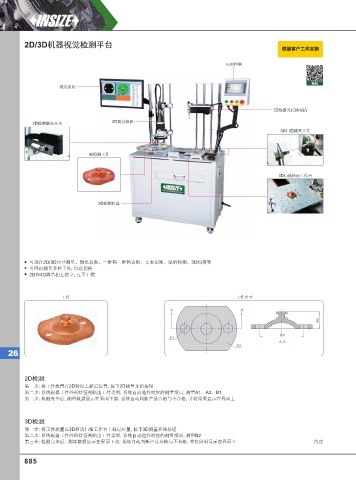

2D/3D机器视觉检测平台
根据客⼾⼯件定制

运动控制

视频
视觉系统

3D线激光扫描相机

2D检测触发开关 2D视觉相机
3D扫描触发开关

被检测工件

3D扫描移动工作台

2D检测转盘

可进行2D/3D尺寸测量、颜色识别、一维码二维码识别、文本识别、缺陷检测、3D扫描等
可同时测量多种工件, 自动切换
2D和3D测量相互独立, 互不干扰

工件 工件尺寸

A A
B2

B1
A1
A-A
A2
23
26

2D检测:
第一步: 将工件放置在2D转盘上标记位置, 按下2D测量开始按钮
第二步: 系统根据工件外形特征判断出工件类型, 系统自动选择对应的测量项目, 测量A1、A2、B1
第三步: 检测完毕后, 测量数据展示在界面下部, 系统自动判断产品合格与不合格, 并将结果显示在界面上

3D检测:
第一步: 将工件放置在3D移动扫描工作台上标记位置, 按下3D测量开始按钮
第二步: 系统根据工件外形特征判断出工件类型, 系统自动选择对应的测量项目, 测量B2
第三步: 检测完毕后, 测量数据展示在界面下部, 系统自动判断产品合格与不合格, 并将结果显示在界面上 待续
