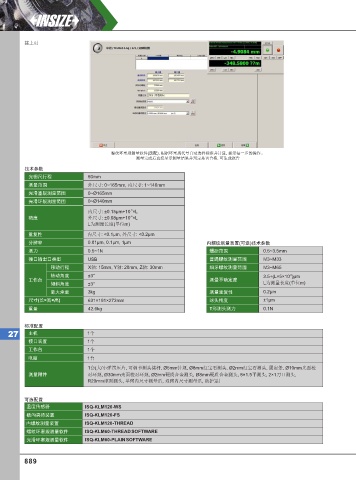

接上页

螺纹环塞规测量软件(选配), 根据环塞规代号自动选择标准并计算, 提示每一步的操作。
测量完成后直接显示测量结果并判定是否合格, 可生成报告
技术参数
光栅尺行程 60mm
测量范围 外尺寸: 0~165mm, 内尺寸: 1~140mm
光滑塞规测量范围 0~Ø165mm
光滑环规测量范围 0~Ø140mm
-6
内尺寸: ±0.15µm+10 ×L
精度 外尺寸: ±0.08µm+10 ×L
-6
L为测量长度(单位m)
重复性 内尺寸: <0.1µm, 外尺寸: <0.2µm
分辨率 0.01µm, 0.1µm, 1µm 内螺纹测量装置(可选)技术参数
测力 0.5~1N 螺距范围 0.5~3.5mm
接口输出口类型 USB 普通螺纹测量范围 M3~M33
移动行程 X轴: 15mm, Y轴: 20mm, Z轴: 30mm 细牙螺纹测量范围 M3~M65
转动角度 ±3° 3.5+(L×5×10 )µm
-6
工作台 测量不确定度
倾斜角度 ±3° L为测量长度(单位m)
最大承重 3kg 测量重复性 0.2µm
尺寸(长×宽×高) 631×191×273mm 球头精度 ±1µm
重量 42.6kg T形测头测力 0.1N

标准配置
27 主机 1个
接口装置 1个
工作台 1个
电脑 1台
1套(大/小弹簧压片, 可调节测头接杆, Ø5mm针规, Ø8mm红宝石测头, Ø2mm红宝石测头, 固定条, Ø10mm光面校
测量附件 对环规, Ø30mm光面校对环规, Ø2mm硬质合金测头, Ø8mm硬质合金测头, 8×1.5平测头, 2×1刀口测头,
R20mm球面测头, 单臂内尺寸测量爪, 双臂内尺寸测量爪, 防护罩)

可选配置
温度传感器 ISQ-KLM120-WS
横向夹持装置 ISQ-KLM120-FS
内螺纹测量装置 ISQ-KLM120-THREAD
螺纹环塞规测量软件 ISQ-KLM60-THREAD SOFTWARE
光滑环塞规测量软件 ISQ-KLM60-PLAIN SOFTWARE
