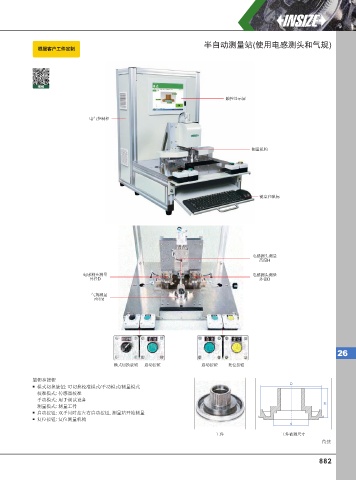

半自动测量站(使用电感测头和气规)
根据客⼾⼯件定制

视频

触控显示屏

电气控制柜

测量机构

键盘和鼠标

电感测头测量
高度H
电感测头测量 电感测头测量
外径D 外径D

气规测量
内径d

26

模式切换旋钮 启动按钮 启动按钮 复位按钮

旋钮和按钮
D
模式切换旋钮: 可切换校准模式/手动模式/测量模式
校准模式: 传感器校准
手动模式: 用于调试设备
H
测量模式: 测量工件
启动按钮: 双手同时按左右启动按钮, 测量站开始测量
复位按钮: 复位测量机构
d
工件 工件被测尺寸
待续
