P. 888

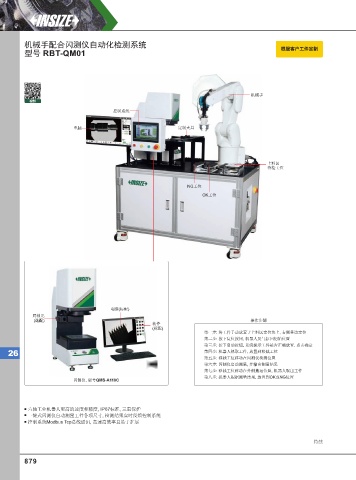

机械手配合闪测仪自动化检测系统
型号 RBT-QM01 根据客⼾⼯件定制
机械手
视频
控制系统
电脑 定制夹具
上料区
待检工位
NG工位
OK工位
电脑(标配)
同轴光
(选配) 操作步骤
软件
(标配)
第一步: 将工件手动放置于上料区定位块上, 右侧靠边定位
第二步: 按下复位按钮, 机器人及气缸回初始位置
第三步: 按下启动按钮, 系统提示工件是否正确放置, 点击确定
26 第四步: 机器人抓取工件, 放置到移栽工位
第五步: 移栽工位移动在闪测仪检测位置
第六步: 闪测仪启动测量, 并输出测量结果
第七步: 移栽工位移动在外侧搬运位置, 机器人取出工件
第八步: 机器人根据测量结果, 放置到OK或NG位置
闪测仪, 型号QMS-A110C
六轴工业机器人更高的速度和精度, IP67标准, 三重保护
一键式闪测仪自动测量工件各项尺寸, 检测结果实时反馈控制系统
控制系统Modbus Tcp总线通讯, 高速高效率且易于扩展
待续
