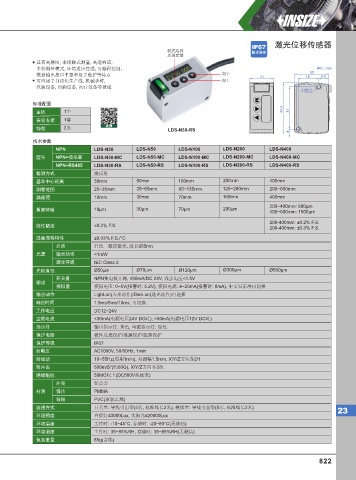

激光位移传感器
模式选择 防尘防⽔
及设定键
具有高精度, 非接触式测量, 高速响应,
多种测量模式, 环境适应性强, 可编程控制, 单位: mm
数据输出接口丰富和易于维护等特点 向下 30
21 18 8.8
可应用于自动化生产线, 机械手臂, 向上
包装设备, 印刷设备, 医疗设备等领域
Ø
2- 3.2
标准配置
主机 1个 44.5 37
安装支架 1套
线缆 2米 视频 LDS-N30-RS 4

技术参数
NPN LDS-N30 LDS-N50 LDS-N100 LDS-N200 LDS-N400
型号 NPN+模拟量 LDS-N30-MC LDS-N50-MC LDS-N100-MC LDS-N200-MC LDS-N400-MC
NPN+RS485 LDS-N30-RS LDS-N50-RS LDS-N100-RS LDS-N200-RS LDS-N400-RS
检测方式 漫反射
基准中心距离 30mm 50mm 100mm 200mm 400mm
测量范围 25~35mm 35~65mm 65~135mm 120~280mm 200~600mm
满量程 10mm 30mm 70mm 160mm 400mm
200~400mm: 600µm
重复精度 10µm 30µm 70µm 200µm
400~600mm: 1500µm
200-400mm: ±0.2% F.S.
线性精度 ±0.2% F.S.
200-400mm: ±0.3% F.S.
温度漂移特性 ±0.03% F.S./°C
介质 红色二极管激光, 波长655nm
光源 输出功率 <1mW
激光等级 IEC Class 2
光斑直径 Ø50µm Ø70µm Ø120µm Ø300µm Ø500µm
开关量 NPN集电极开路, ≤50mA/DC 24V, 残余电压<1.5V
输出
模拟量 模拟电压: 0~5V(报警时: 5.2V), 模拟电流: 4~20mA(报警时: 0mA), 中文显示屏可切换
输出动作 Light.on(入光动作)/Dark.on(遮光动作)可选择
响应时间 1.5ms/5ms/10ms, 可切换
工作电压 DC12~24V
空载电流 <30mA(电源电压24V DC时), <60mA(电源电压12V DC时)
指示灯 输出指示灯: 黄色, 电源指示灯: 绿色
保护电路 极性反接保护/浪涌保护/短路保护
保护等级 IP67
耐电压 AC1000V, 50/60Hz, 1min
耐振动 10~55Hz(周期1min), 双振幅1.5mm, X/Y/Z方向各2H
耐冲击 500m/S²(约50G), X/Y/Z方向各3次
绝缘阻抗 50MΩ以上(DC500V兆欧表)
外壳 铝合金
材质 镜片 PMMA
导线 PVC(聚氯乙烯)
连接方式 开关量: 导线引出型(4芯, 标准线长2米), 模拟量: 导线引出型(5芯, 标准线长2米)
23
环境照度 白炽灯≤3000Lux, 太阳光≤20000Lux
环境温度 工作时: -10~45°C, 存储时: -20~60°C(无冻结)
环境湿度 工作时: 35~85%RH, 存储时: 35~85%RH(无凝结)
包装重量 85g(含线)
