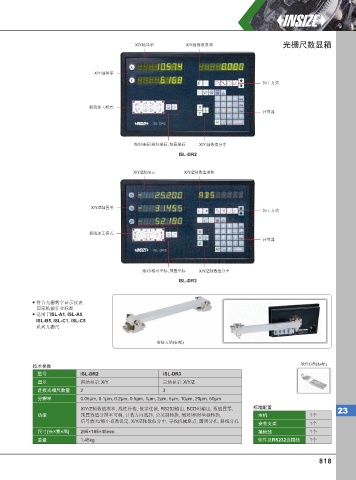

Page 827 - 英示测量INSIZE2025-v.66

X/Y轴显示 X/Y轴数值求和 光栅尺数显箱

X/Y 轴置零
加工方式

弧线加工模式
计算器

绝对坐标/相对坐标, 预置坐标 X/Y 轴数值分中
ISL-DR2

X/Y/Z轴显示 X/Y/Z轴数值求和

X/Y/Z轴置零
加工方式

弧线加工模式
计算器

绝对/相对坐标, 预置坐标 X/Y/Z轴数值分中
ISL-DR3

符合光栅数字显示仪表
国家机械行业标准
适用于ISL-A1, ISL-A5,
ISL-B5, ISL-C1, ISL-C5
系列光栅尺

安装支架(标配)

技术参数 软件U盘(标配)
型号 ISL-DR2 ISL-DR3
显示 两轴显示: X/Y 三轴显示: X/Y/Z
连接光栅尺数量 2 3
分辨率 0.05µm, 0.1µm, 0.2µm, 0.5µm, 1µm, 2µm, 5µm, 10µm, 20µm, 50µm
X/Y/Z轴数值求和, 线性补偿, 数字过滤, RS232输出, BCD码输出, 数值置零, 标准配置 23
功能 预置数值分辨率可调, 计数方向选择, 公英制转换, 绝对/相对坐标转换, 主机 1个
信号放大/缩小系数设定, X/Y/Z轴数值分中, 寻找机械原点, 圆周分孔, 斜线分孔
安装支架 1个
尺寸(长×宽×高) 295×185×45mm 接地线 1个
重量 1.45kg 软件及RS232连接线 1个

818
