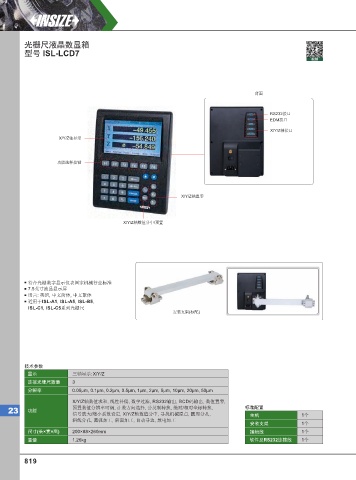

Page 828 - 英示测量INSIZE2025-v.66

光栅尺液晶数显箱
型号 ISL-LCD7
视频

背面

RS232接口
EDM接口

X/Y/Z轴接口
X/Y/Z轴显示

功能选择按键

X/Y/Z轴置零

X/Y/Z轴数值分中/预置

符合光栅数字显示仪表国家机械行业标准
7.5英寸液晶显示屏
语言: 英语, 中文简体, 中文繁体
适用于ISL-A1, ISL-A5, ISL-B5,
ISL-C1, ISL-C5系列光栅尺
安装支架(标配)

型号
技术参数
显示 三轴显示: X/Y/Z
连接光栅尺数量 3
分辨率 0.05µm, 0.1µm, 0.2µm, 0.5µm, 1µm, 2µm, 5µm, 10µm, 20µm, 50µm

X/Y/Z轴数值求和, 线性补偿, 数字过滤, RS232输出, BCD码输出, 数值置零,
预置数值分辨率可调, 计数方向选择, 公英制转换, 绝对/相对坐标转换, 标准配置
23 功能 信号放大/缩小系数设定, X/Y/Z轴数值分中, 寻找机械原点, 圆周分孔, 主机 1个
斜线分孔, 圆弧加工, 斜面加工, 自动寻边, 放电加工
安装支架 1个
尺寸(长×宽×高) 200×88×260mm 接地线 1个
重量 1.26kg 软件及RS232连接线 1个

819
