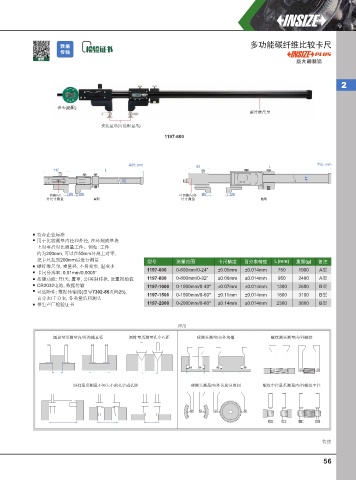

Page 65 - 英示测量INSIZE2025-v.66

数据 多功能碳纤维比较卡尺
传输
视频
意大利制造

2

表头(选配)
碳纤维尺身

安装量爪(可选配量爪)
1197-600

单位: mm 单位: mm
92 L
117 L
30 47

切换内/ Ø8 Ø8 可切换内/外 Ø8 Ø8
外尺寸测量 A型 尺寸测量 B型

符合企业标准
用于比较测量内径和外径, 在环规或量块
上对零后对比测量工件。例如: 工件
约为200mm, 可以在50mm环规上对零,
把卡尺拉到200mm后进行测量 型号 测量范围 卡尺精度 百分表精度 L (mm) 重量(g) 备注
测量范围
碳纤维尺身, 重量轻, 不易变形, 温变小
1197-600 0-600mm/0-24" ±0.05mm ±0.014mm 750 1900 A型
卡尺分辨率: 0.01mm/0.0005"
按键功能: 开/关, 置零, 公/英制转换, 设置初始值 1197-800 0-800mm/0-32" ±0.06mm ±0.014mm 950 2400 A型
CR2032电池, 数据传输 1197-1000 0-1000mm/0-40" ±0.07mm ±0.014mm 1300 2600 B型
可选附件: 数据传输线(型号7302-85页码25),
1197-1500 0-1500mm/0-60" ±0.11mm ±0.014mm 1800 3100 B型
百分表/千分表, 各类量爪和测头
带生产厂检验证书 1197-2000 0-2000mm/0-80" ±0.14mm ±0.014mm 2300 3600 B型

应用
圆盘量爪测量内/外沟槽直径 圆锥量爪测量孔中心距 球测头测量内/外沟槽 螺纹测头测量内/外螺纹

圆柱量爪测量不同大小的孔径或孔距 球测头测量内/外齿轮分度圆 螺纹中径量爪测量内/外螺纹中径

待续

56
