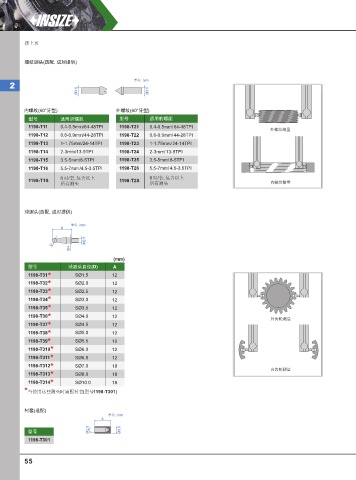

接上页

螺纹测头(选配, 成对提供)

单位: mm
2
Ø3.5 Ø3.5

内螺纹(60°牙型) 外螺纹(60°牙型)
型号 适用的螺距 型号 适用的螺距
1198-T11 0.4-0.5mm/64-48TPI 1198-T21 0.4-0.5mm/ 64-48TPI
外螺纹测量
1198-T12 0.6-0.9mm/44-28TPI 1198-T22 0.6-0.9mm/ 44-28TPI
1198-T13 1-1.75mm/24-14TPI 1198-T23 1-1.75mm/ 24-14TPI
1198-T14 2-3mm/13-9TPI 1198-T24 2-3mm/ 13-9TPI
1198-T15 3.5-5mm/8-5TPI 1198-T25 3.5-5mm/ 8-5TPI
1198-T16 5.5-7mm /4.5-3.5TPI 1198-T26 5.5-7mm/ 4.5-3.5TPI
6 对/套, 包含以上 6 对/套, 包含以上
1198-T1S 1198-T2S
所有测头 所有测头 内螺纹测量

球测头(选配, 成对提供)

单位: mm
A
M2.5
D
Ø4
(mm)
型号 球测头直径(D) A
1198-T31 * SØ1.5 12
1198-T32 * SØ2.0 12
1198-T33 * SØ2.5 12
1198-T34* SØ3.0 12
1198-T35 * SØ3.5 12
1198-T36 * SØ4.0 12 外齿轮测量
1198-T37 * SØ4.5 12
1198-T38 * SØ5.0 12
1198-T39 * SØ5.5 12
1198-T310 * SØ6.0 12
1198-T311 * SØ6.5 12
1198-T312 * SØ7.0 18 内齿轮测量
1198-T313 * SØ8.0 18
1198-T314 * SØ10.0 18
*当使用这些测头时需配衬套 (型号 1198-T301)

衬套(选配)
单位: mm
8
M2.5 Ø3.5
型号
1198-T301

55
