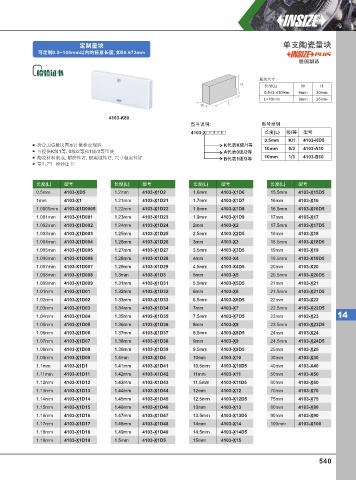

P. 549
定制量块 单支陶瓷量块
可定制0.5~100mm以内的任意⻓度, 如50.672mm
德国制造
量块尺寸:
H
长度(L) W H
0.5 ≤ L ≤10mm 9mm 30mm
L>10mm 9mm 35mm
L
W
4103-K80
型号说明: 型号举例:
4103-X 长度(L) 级/等 型号
0.5mm K/1 4103-KD5
符合JJG量块国家计量检定规程 K代表K级/1等
可提供K级1等, 0级/2等和1级/3等量块 A代表0级/2等 10mm 0/2 4103-A10
陶瓷材料制成, 耐磨性好, 耐腐蚀性好, 尺寸稳定性好 B代表1级/3等 10mm 1/3 4103-B10
带生产厂检验证书
长度(L) 型号 长度(L) 型号 长度(L) 型号 长度(L) 型号
0.5mm 4103-XD5 1.2mm 4103-X1D2 1.6mm 4103-X1D6 15.5mm 4103-X15D5
1mm 4103-X1 1.21mm 4103-X1D21 1.7mm 4103-X1D7 16mm 4103-X16
1.0005mm 4103-X1D0005 1.22mm 4103-X1D22 1.8mm 4103-X1D8 16.5mm 4103-X16D5
1.001mm 4103-X1D001 1.23mm 4103-X1D23 1.9mm 4103-X1D9 17mm 4103-X17
1.002mm 4103-X1D002 1.24mm 4103-X1D24 2mm 4103-X2 17.5mm 4103-X17D5
1.003mm 4103-X1D003 1.25mm 4103-X1D25 2.5mm 4103-X2D5 18mm 4103-X18
1.004mm 4103-X1D004 1.26mm 4103-X1D26 3mm 4103- X3 18.5mm 4103-X18D5
X
1.005mm 4103-X1D005 1.27mm 4103-X1D27 3.5mm 4103- 3D5 19mm 4103-X19
1.006mm 4103-X1D006 1.28mm 4103-X1D28 4mm 4103- 4 19.5mm 4103-X19D5
X
1.007mm 4103-X1D007 1.29mm 4103-X1D29 4.5mm 4103- 4D5 20mm 4103-X20
X
1.008mm 4103-X1D008 1.3mm 4103-X1D3 5mm 4103- 5 20.5mm 4103-X20D5
X
1.009mm 4103-X1D009 1.31mm 4103-X1D31 5.5mm 4103- 5D5 21mm 4103-X21
X
X
1.01mm 4103-X1D01 1.32mm 4103-X1D32 6mm 4103- 6 21.5mm 4103-X21D5
1.02mm 4103-X1D02 1.33mm 4103-X1D33 6.5mm 4103- 6D5 22mm 4103-X22
X
1.03mm 4103-X1D03 1.34mm 4103-X1D34 7mm 4103- 7 22.5mm 4103-X22D5
X
X
1.04mm 4103-X1D04 1.35mm 4103-X1D35 7.5mm 4103- 7D5 23mm 4103-X23 14
X
1.05mm 4103-X1D05 1.36mm 4103-X1D36 8mm 4103- 8 23.5mm 4103-X23D5
1.06mm 4103-X1D06 1.37mm 4103-X1D37 8.5mm 4103- 8D5 24mm 4103-X24
X
1.07mm 4103-X1D07 1.38mm 4103-X1D38 9mm 4103- 9 24.5mm 4103-X24D5
X
X
1.08mm 4103-X1D08 1.39mm 4103-X1D39 9.5mm 4103- 9D5 25mm 4103-X25
X
1.09mm 4103-X1D09 1.4mm 4103-X1D4 10mm 4103- 10 30mm 4103-X30
X
1.1mm 4103-X1D1 1.41mm 4103-X1D41 10.5mm 4103- 10D5 40mm 4103-X40
X
1.11mm 4103-X1D11 1.42mm 4103-X1D42 11mm 4103- 11 50mm 4103-X50
1.12mm 4103-X1D12 1.43mm 4103-X1D43 11.5mm 4103- 11D5 60mm 4103-X60
X
1.13mm 4103-X1D13 1.44mm 4103-X1D44 12mm 4103- 12 70mm 4103-X70
X
1.14mm 4103-X1D14 1.45mm 4103-X1D45 12.5mm 4103- 12D5 75mm 4103-X75
X
1.15mm 4103-X1D15 1.46mm 4103-X1D46 13mm 4103- 13 80mm 4103-X80
X
X
1.16mm 4103-X1D16 1.47mm 4103-X1D47 13.5mm 4103- 13D5 90mm 4103-X90
1.17mm 4103-X1D17 1.48mm 4103-X1D48 14mm 4103- 14 100mm 4103-X100
X
X
1.18mm 4103-X1D18 1.49mm 4103-X1D49 14.5mm 4103- 14D5
1.19mm 4103-X1D19 1.5mm 4103-X1D5 15mm 4103- 15
X
540
