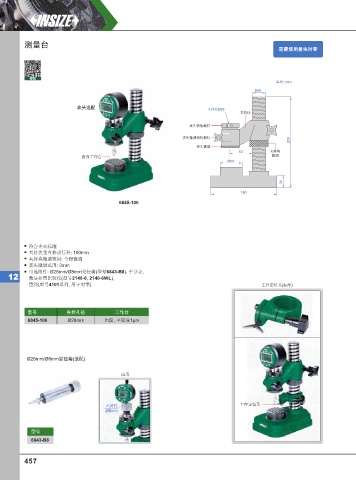

Page 466 - 英示测量INSIZE2025-v.66
P. 466
测量台
需要使⽤量块对零
视频
单位: mm
Ø36
表头选配 夹持孔Ø28
夹持块
表头锁紧螺钉
表头微调锁紧螺钉
250
表头微调
60 夹持块
齿面工作台 微调
Ø60
34
180
6845-100
符合企业标准
夹持块垂直移动行程 : 100mm
夹持块微调范围 : 全程微调
表头微调范围: 3mm
可选附件: Ø28mm/Ø8mm变径套( 型号6843-B8), 千分表,
12 数显扭簧比较仪 (型号 2140-6, 2140-6WL),
,
(
量块 型号4101 系列 用于对零) 工件定位叉(标配)
型号 夹持孔径 工作台
6845-100 Ø28mm 齿面, 平面度1µm
Ø28mm/Ø8mm变径套(选配)
应用
夹持孔 工件定位叉
Ø8mm
型号
6843-B8
457
