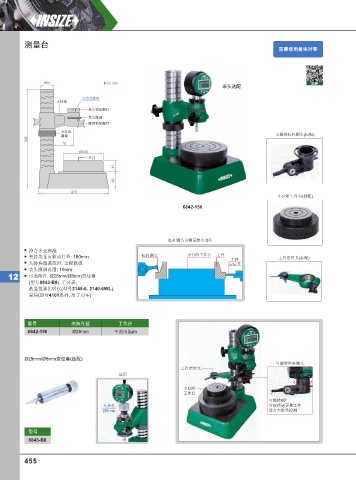

测量台
需要使⽤量块对零

Ø50 单位: mm 视频
表头选配
夹持孔Ø28
夹持块
表头锁紧螺钉
表头微调
微调锁紧螺钉
夹持块 可旋转杠杆测头(标配)
305 微调
75
Ø140
工作台
40

60

270
小台阶工作台(标配)
6842-150

杠杆测头可测量狭小部位
符合企业标准
夹持块垂直移动行程 : 180mm 杠杆测头 小台阶工作台 工件 工件 工件定位叉(标配)
夹持块微调范围 : 全程微调 定位叉
表头微调范围: 10mm
12 可选附件: Ø28mm/Ø8mm变径套
(型号 6843-B8), 千分表 ,
(
数显扭簧比较仪 型号2140-6, 2140-6WL),
量块 (型号 4101系列 , 用于对零 )
6867-400

型号 夹持孔径 工作台
6842-150 Ø28mm 平面度2µm

Ø28mm/Ø8mm变径套(选配)
可旋转杠杆测头
工件定位叉
应用

小台阶
工作台
可旋转60°
夹持孔 方便快速更换工件
Ø8mm 适合大批量检测

型号
6843-B8

455
