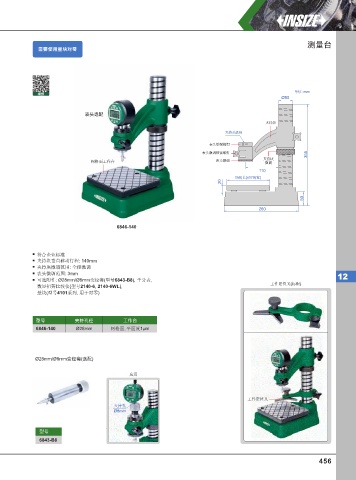

Page 465 - 英示测量INSIZE2025-v.66

测量台
需要使⽤量块对零

单位: mm
视频
Ø50

表头选配
夹持块
夹持孔Ø28

表头锁紧螺钉
表头微调锁紧螺钉 355
夹持块
网格面工作台 表头微调 微调
110
150(长)x170(宽)
20

50
260

6846-140

符合企业标准
夹持块垂直移动行程 : 140mm
夹持块微调范围 : 全程微调
表头微调范围: 3mm 12
可选附件: Ø28mm/Ø8mm变径套( 型号6843-B8), 千分表,
工件定位叉(标配)
数显扭簧比较仪 (型号 2140-6, 2140-6WL),
,
(
量块 型号4101 系列 用于对零)

型号 夹持孔径 工作台
6846-140 Ø28mm 网格面, 平面度1µm

Ø28mm/Ø8mm变径套(选配)

应用

工件定位叉
夹持孔
Ø8mm

型号
6843-B8
