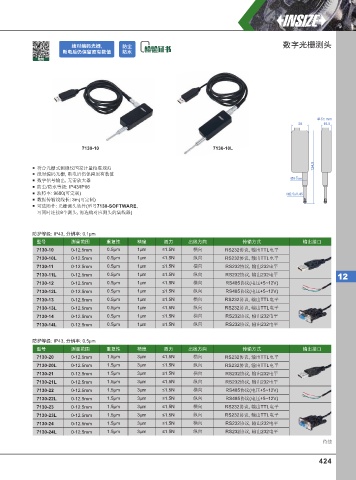

Page 433 - 英示测量INSIZE2025-v.66

绝对编码光栅, 防尘 数字光栅测头
断电后仍保留原有数值 防⽔
视频

单位: mm
28 16.5

7130-10 7130-10L

124.5
符合光栅式测微仪国家计量校准规范
绝对编码光栅, 断电后仍保留原有数值
0
数字信号输出, 无需放大器 Ø8-0.009
防尘/防水等级: IP43/IP66
波特率: 9600(可定制) M2.5x0.45
数据传输线线长: 3m(可定制)
可选附件: 光栅测头软件(型号7130-SOFTWARE,
可同时连接8个测头, 需选购对应测头的集线器)

防护等级: IP43, 分辨率: 0.1µm
型号 测量范围 重复性 精度 测力 出线方向 传输方式 输出接口
7130-10 0-12.5mm 0.5µm 1µm ≤1.5N 横向 RS232协议, 输出TTL电平
7130-10L 0-12.5mm 0.5µm 1µm ≤1.5N 纵向 RS232协议, 输出TTL电平
7130-11 0-12.5mm 0.5µm 1µm ≤1.5N 横向 RS232协议, 输出232电平
7130-11L 0-12.5mm 0.5µm 1µm ≤1.5N 纵向 RS232协议, 输出232电平 12
7130-12 0-12.5mm 0.5µm 1µm ≤1.5N 横向 RS485协议(电压+5~12V)
7130-12L 0-12.5mm 0.5µm 1µm ≤1.5N 纵向 RS485协议(电压+5~12V)
7130-13 0-12.5mm 0.5µm 1µm ≤1.5N 横向 RS232协议, 输出TTL电平
7130-13L 0-12.5mm 0.5µm 1µm ≤1.5N 纵向 RS232协议, 输出TTL电平
7130-14 0-12.5mm 0.5µm 1µm ≤1.5N 横向 RS232协议, 输出232电平
7130-14L 0-12.5mm 0.5µm 1µm ≤1.5N 纵向 RS232协议, 输出232电平

防护等级: IP43, 分辨率: 0.5µm
型号 测量范围 重复性 精度 测力 出线方向 传输方式 输出接口
7130-20 0-12.5mm 1.5µm 3µm ≤1.5N 横向 RS232协议, 输出TTL电平
7130-20L 0-12.5mm 1.5µm 3µm ≤1.5N 纵向 RS232协议, 输出TTL电平
7130-21 0-12.5mm 1.5µm 3µm ≤1.5N 横向 RS232协议, 输出232电平
7130-21L 0-12.5mm 1.5µm 3µm ≤1.5N 纵向 RS232协议, 输出232电平
7130-22 0-12.5mm 1.5µm 3µm ≤1.5N 横向 RS485协议(电压+5~12V)
7130-22L 0-12.5mm 1.5µm 3µm ≤1.5N 纵向 RS485协议(电压+5~12V)
7130-23 0-12.5mm 1.5µm 3µm ≤1.5N 横向 RS232协议, 输出TTL电平
7130-23L 0-12.5mm 1.5µm 3µm ≤1.5N 纵向 RS232协议, 输出TTL电平
7130-24 0-12.5mm 1.5µm 3µm ≤1.5N 横向 RS232协议, 输出232电平
7130-24L 0-12.5mm 1.5µm 3µm ≤1.5N 纵向 RS232协议, 输出232电平
待续
