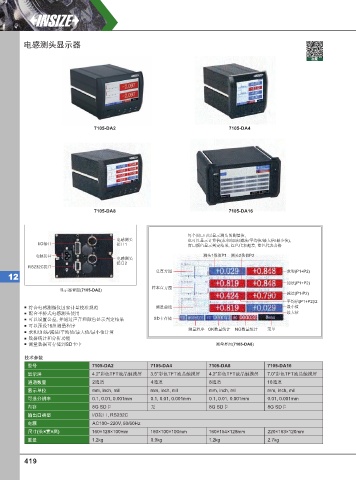

Page 428 - 英示测量INSIZE2025-v.66

电感测头显示器

视频

7105-DA2 7105-DA4

7105-DA8 7105-DA16

每个窗口可以显示测头的测量值,
电感测头 也可以显示计算值(求和/加法/减法/平均值/最大值/最小值),
I/O接口 接口1 窗口颜色显示判定结果, 红色代表超差, 蓝色代表合格
电源接口 测头1数值P1 测头2数值P2
电感测头
接口2
RS232C接口
总直方图 求和(P1+P2)
12
加法(P1+P2)
样本直方图
显示器背面(7105-DA2)
减法(P1-P2)
平均值(P1+P2)/2
符合电感测微仪国家计量校准规范 测量曲线 最小值
配合半桥式电感测头使用 最大值
可以设置公差, 并通过声音和颜色显示判定结果 SD卡存储
可以预设16组测量程序 测量程序 OK数量统计 NG数量统计 菜单
求和/加法/减法/平均值/最大值/最小值计算
数据统计和分析功能
测量数据可存储到SD卡中 测量界面(7105-DA8)

技术参数
型号 7105-DA2 7105-DA4 7105-DA8 7105-DA16
显示屏 4.2"彩色TFT液晶触摸屏 3.5"彩色TFT液晶触摸屏 4.2"彩色TFT液晶触摸屏 7.0"彩色TFT液晶触摸屏
通道数量 2通道 4通道 8通道 16通道
显示单位 mm, inch, mil mm, inch, mil mm, inch, mil mm, inch, mil
可选分辨率 0.1, 0.01, 0.001mm 0.1, 0.01, 0.001mm 0.1, 0.01, 0.001mm 0.01, 0.001mm
内存 8G SD卡 无 8G SD卡 8G SD卡
输出口类型 I/O接口, RS232C
电源 AC100~ 220V, 50/60Hz
尺寸(长×宽×高) 160×128×100mm 160×100×100mm 160×154×128mm 220×163×120mm
重量 1.2kg 0.9kg 1.2kg 2.7kg

419
