P. 432

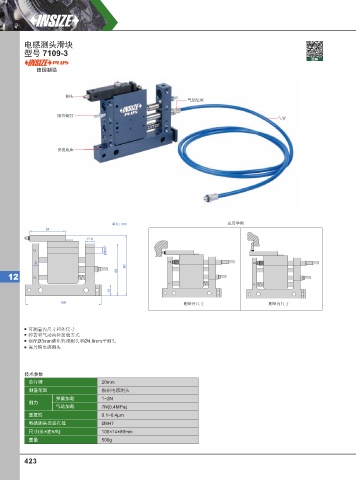

电感测头滑块
型号 7109-3
视频
德国制造
测头
气动装置
限位螺钉
气管
安装底座
单位: mm 应用举例
54
11.9
Ø8H7
8
80
69
12
15
100 测量外尺寸 测量内尺寸
可测量内尺寸和外尺寸
弹簧和气动两种加载方式
标配Ø3mm碳化钨球测头和Ø4.8mm平测头
需另购电感测头
技术参数
总行程 20mm
测量范围 根据电感测头
弹簧加载 1~2N
测力
气动加载 7N(0.4MPa)
重复性 0.1~0.4µm
电感测头安装孔径 Ø8H7
尺寸(长×宽×高) 100×14×80mm
重量 500g
