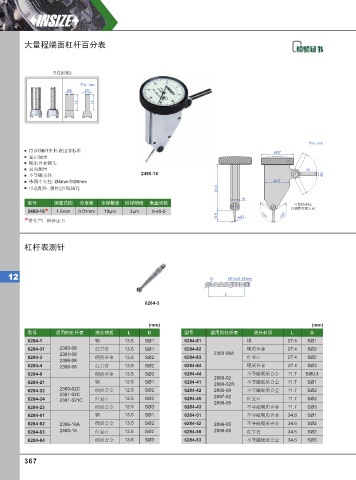

P. 376
大量程端面杠杆百分表
夹柱(标配)
单位: mm
Ø8 Ø4
17 17
单位: mm
符合GB/T杠杆表国家标准 Ø37
宝石轴承
硬质合金测头
双向测量 20
不导磁壳体 2480-16 Ø4
带两个夹柱: Ø4mm和Ø8mm 28.5
可选配件: 测针(页码367) 51.5
10
型号 测量范围 分度值 全程精度 回程精度 表盘读数 可转动夹柱
以调整表盘方向
2480-16 * 1.6mm 0.01mm 18μm 3μm 0-40-0 115° 115°
* 带生产厂检验证书 13.5 SØ2
杠杆表测针
12 D M1.6x0.35mm
L
6284-3
(mm) (mm)
适用的杠杆表
型号 测头材质 L D 型号 测头材质 L D
适用的杠杆表
6284-1 钢 13.5 SØ1 6284-81 钢 27.4 SØ1
6284-31 2380-08 红宝石 13.5 SØ1 6284-82 硬质合金 27.4 SØ2
2381-08 2383-08A
6284-3 硬质合金 13.5 SØ2 6284-83 红宝石 27.4 SØ2
2398-08
6284-4 2399-08 红宝石 13.5 SØ2 6284-84 硬质合金 27.4 SØ3
6284-8 硬质合金 13.5 SØ3 6284-44 不导磁硬质合金 11.7 SØ0.4
2880-02
6284-21 钢 12.5 SØ1 6284-41 2880-02R 不导磁硬质合金 11.7 SØ1
6284-22 2380-02C 硬质合金 12.5 SØ2 6284-42 2895-08 不导磁硬质合金 11.7 SØ2
2381-02C 2897-02
6284-24 2381-021C 红宝石 12.5 SØ2 6284-45 2898-08 红宝石 11.7 SØ2
6284-23 硬质合金 12.5 SØ3 6284-43 不导磁硬质合金 11.7 SØ3
6284-61 钢 13.5 SØ1 6284-51 不导磁硬质合金 34.6 SØ1
6284-62 2386-16A 硬质合金 13.5 SØ2 6284-52 2896-05 不导磁硬质合金 34.6 SØ2
6284-63 2480-16 红宝石 13.5 SØ2 6284-55 2899-05 红宝石 34.6 SØ2
6284-64 硬质合金 13.5 SØ3 6284-53 不导磁硬质合金 34.6 SØ3
367
