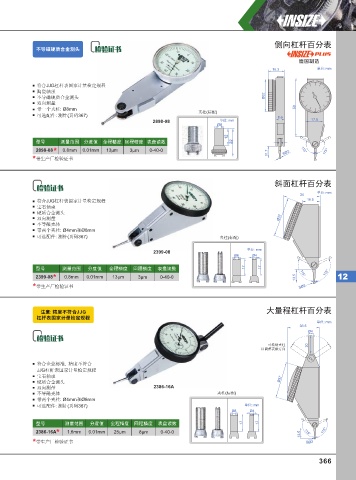

Page 375 - 英示测量INSIZE2025-v.66

侧向杠杆百分表
不导磁硬质合⾦测头

德国制造
16.3 单位: mm

符合JJG杠杆表国家计量检定规程
陶瓷轴承
不导磁硬质合金测头 Ø32
双向测量
带一个夹柱: Ø8mm 58
夹柱(标配)
可选配件: 测针(页码367)
8.6
2898-08 单位: mm 17.5
Ø8
12
型号 测量范围 分度值 全程精度 回程精度 表盘读数 22
2898-08 * 0.8mm 0.01mm 13μm 3μm 0-40-0 11.7 SØ2 115° 115°
* 带生产厂检验证书

斜面杠杆百分表

单位: mm
34
符合JJG杠杆表国家计量检定规程 16.5
宝石轴承
硬质合金测头
双向测量 Ø37
不导磁壳体
带两个夹柱: Ø4mm和Ø8mm
可选配件: 测针(页码367) 夹柱(标配)

单位: mm
2399-08
Ø8 Ø4
型号 测量范围 分度值 全程精度 回程精度 表盘读数 17 17 115°
2399-08 * 0.8mm 0.01mm 13μm 3μm 0-40-0 13.5 115° 12
* 带生产厂检验证书 SØ2

注意: 精度不符合JJG 大量程杠杆百分表
杠杆表国家计量检定规程
单位: mm
36.5
Ø4

可转动夹柱 20
以调整表盘方向

符合企业标准, 精度不符合
JJG杠杆表国家计量检定规程
宝石轴承 Ø37
硬质合金测头
双向测量 2386-16A
不导磁壳体 夹柱(标配)
带两个夹柱: Ø4mm和Ø8mm
可选配件: 测针(页码367) 单位: mm
Ø8 Ø4
型号 测量范围 分度值 全程精度 回程精度 表盘读数 17 17
2386-16A * 1.6mm 0.01mm 25μm 8μm 0-40-0 13.5 115° 115°
* 带生产厂检验证书 SØ2

366
