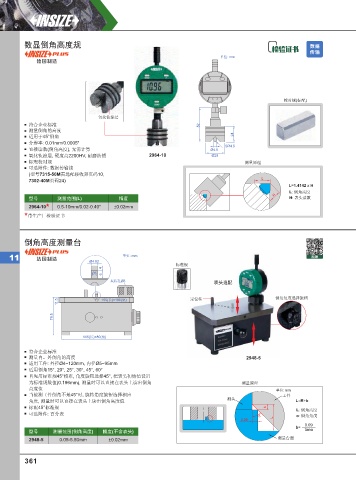

数显倒角高度规 数据
传输
单位: mm
德国制造

校对规(标配)

氧化钛涂层
符合企业标准 52
测量倒角的高度
适用于45°倒角 24
分辨率: 0.01mm/0.0005"
SR4.5
直接读数(倒角高度), 无需计算 Ø4.5
氧化钛涂层, 硬度高2200HV, 耐磨防锈 2964-10 Ø28
标配校对规 测量原理
可选附件: 数据传输线
(型号7315-50M需选配接收器页码10,
L
7302-40M页码24)
L=1.4142 x H
L: 倒角高度
H
型号 测量范围(L) 精度 H: 表头读数
2964-10 * 0.5-10mm/0.02-0.40" ±0.02mm
* 带生产厂检验证书

倒角高度测量台

11 法国制造 单位: mm 视频
Ø4.82
标准规
4
Ø5
6
夹持孔Ø8 表头选配

11.5 155(长)×100(宽) 定位柱 倒角角度选择旋钮

79.5

145(长)×80(宽)

符合企业标准
测量内、外倒角的高度 2948-5
适用工件: 外径Ø4~120mm, 内径Ø5~95mm
适用倒角15°, 20°, 25°, 30°, 45°, 60°
首先用标准规45°校准, 角度旋钮选择45°, 把表头初始值设置
为标准规数值(0.196mm), 测量时可以直接在表头上读出倒角 测量原理
高度值 单位: mm
当被测工件倒角不是45°时, 旋转角度旋钮选择相应 工件
角度, 测量时可以直接在表头上读出倒角高度值 测头 L=R+b
标配45°标准规 b L: 倒角高度
可选附件: 百分表
α α: 倒角角度
0.09 L
0.09
b= tanα
型号 测量范围(倒角高度) 精度(不含表头)
测量台面
2948-5 0.05-5.50mm ±0.02mm

361
