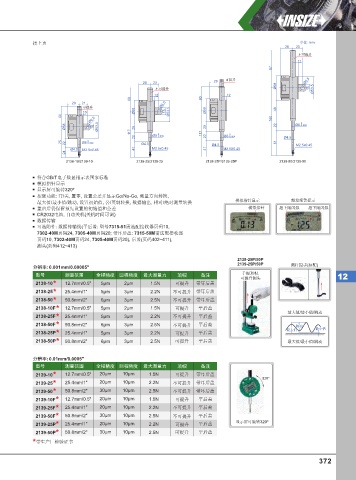

Page 381 - 英示测量INSIZE2025-v.66

接上页 单位: mm
28 23
不可提升
12
87

可提升
28 Ø6.5
28 23
不可提升 Ø58 16 Ø53.5
12 12
60 60
28 21 Ø6.5
可提升 48
10 Ø58 16 Ø53.5 Ø58
50
Ø6.5 160
0
Ø58 16 Ø53.5 25 25 22 Ø8 -0.009
117 0 117
0
22 Ø8 -0.009 22 Ø8 -0.009 Ø4.5
75 22 Ø8 -0.009 Ø4.5 Ø4.5 61 M2.5x0.45
0
Ø4.5 M2.5x0.45 41 M2.5x0.45 41 M2.5X0.45
24
2138-10/2139-10 2138-25/2139-25 2138-25P/2139-25P 2138-50/2139-50
符合GB/T电子数显指示表国家标准
模拟指针显示
显示屏可旋转320º
按键功能: 开/关, 置零, 设置公差并显示Go/No-Go, 测量方向转换,
最大值/最小值/跳动, 设置初始值, 公/英制转换, 数据输出, 相对/绝对测量转换 模拟指针显示 超差报警提示
重启后仍保留预先设置的初始值和公差 模拟指针 超上限闪烁 超下限闪烁
CR2032电池, 自动关机(关机时间可调)
数据传输
可选附件: 数据传输线(平后盖: 型号7315-51需选配接收器页码10,
7302-40M页码24, 7305-40M页码20; 带耳后盖: 7315-50M需选配接收器
页码10, 7302-40M页码24, 7305-40M页码20), 后盖(页码402~411),
测头(页码412~413)

2138-25P/50P
2139-25P/50P 测杆提手 (标配)
分辨率 : 0.001mm/0.00005"
型号 测量范围 全程精度 回程精度 最大测量力 顶帽 备注 手提顶帽,
可提升测头 12
2138-10 * 12.7mm/0.5" 5µm 2µm 1.5N 可提升 带耳后盖
2138-25 * 25.4mm/1" 5µm 3µm 2.2N 不可提升 带耳后盖
2138-50 * 50.8mm/2" 6µm 3µm 2.5N 不可提升 带耳后盖
2138-10F * 12.7mm/0.5" 5µm 2µm 1.5N 可提升 平后盖 最大值/最小值/跳动
2138-25F * 25.4mm/1" 5µm 3µm 2.2N 不可提升 平后盖
2138-50F * 50.8mm/2" 6µm 3µm 2.5N 不可提升 平后盖 跳动
最大值 最小值
2138-25P * 25.4mm/1" 5µm 3µm 2.2N 可提升 平后盖
2138-50P * 50.8mm/2" 6µm 3µm 2.5N 可提升 平后盖 最大值/最小值/跳动

分辨率 : 0.01mm/0.0005"
型号 测量范围 全程精度 回程精度 最大测量力 顶帽 备注
2139-10* 12.7mm/0.5" 20µm 10µm 1.5N 可提升 带耳后盖
320°
2139-25* 25.4mm/1" 20µm 10µm 2.2N 不可提升 带耳后盖
2139-50* 50.8mm/2" 30µm 10µm 2.5N 不可提升 带耳后盖
2139-10F* 12.7mm/0.5" 20µm 10µm 1.5N 可提升 平后盖
2139-25F * 25.4mm/1" 20µm 10µm 2.2N 不可提升 平后盖
2139-50F* 50.8mm/2" 30µm 10µm 2.5N 不可提升 平后盖
2139-25P* 25.4mm/1" 20µm 10µm 2.2N 可提升 平后盖 显示屏可旋转320º
2139-50P* 50.8mm/2" 30µm 10µm 2.5N 可提升 平后盖
* 带生产厂检验证书

372
