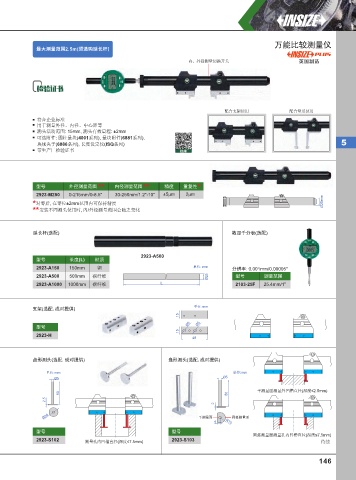

P. 155
万能比较测量仪
最⼤测量范围2.5m(须选购延⻓杆)
内、外径测量切换开关 英国制造
配合支架使用 配合量爪使用
符合企业标准
用于测量外径、内径、中心距等
测头活动范围: 15mm, 测头有效量程: ±2mm
可选附件: 圆柱量块(4001系列), 量块附件(6881系列),
块规夹子(6886系列), 长度设定仪(ISQ系列) 5
带生产厂检验证书 视频
型号 外径测量范围 ** 内径测量范围 ** 精度 重复性 *
2923-M250 0-215mm/0-8.5" 30-250mm/1.2"-10" ±5µm 2µm
* 对零后, 在零位±2mm范围内可保持精度 Ø25mm
** 安装不同测头使用时, 内/外径测量范围会随之变化
延长杆(选配) 数显千分表(选配)
2923-A500
型号 长度(L) 材质
2923-A150 150mm 钢 单位: mm 分辨率: 0.001mm/0.00005"
2923-A500 500mm 碳纤维 Ø25 型号 测量范围
2923-A1000 1000mm 碳纤维 L 2103-25F 25.4mm/1"
单位: mm
支架(选配,成对提供)
15
Ø5 Ø5
型号
15
2923-H
48
盘形测头(选配,成对提供) 盘形测头(选配,成对提供)
单位: mm 单位: mm
Ø5 Ø5
平测量面测量外凹槽直径(深度≤2.5mm)
50 50
2.5
2
Ø20 平测量面 圆弧测量面
5 R10
型号 型号
圆弧测量面测量孔内凹槽直径(深度≤7.5mm)
2923-S102 测量孔内凹槽直径(深度≤7.5mm) 2923-S103 待续
146
