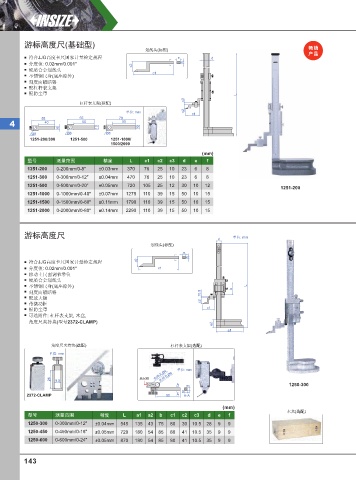

Page 152 - 英示测量INSIZE2025-v.66

游标高度尺(基础型)
划线头(标配) 畅销
产品
符合JJG高度卡尺国家计量检定规程 e d
分度值: 0.02mm/0.001" c2 f
硬质合金划线头
c1
不锈钢尺身(底座除外)
刻度面镀暗铬
配杠杆表支架
配防尘罩 L
c3
杠杆表支架(标配)
单位: mm c2
c1
55 65 70 55
4 40 50
6 10 10
Ø8 Ø8 Ø8
1251-200/300 1251-500 1251-1000/
1500/2000
(mm)
型号 测量范围 精度 L c1 c2 c3 d e f
1251-200 0-200mm/0-8" ±0.03mm 370 76 25 10 23 6 8
1251-300 0-300mm/0-12" ±0.04mm 470 76 25 10 23 6 8
1251-500 0-500mm/0-20" ±0.05mm 720 105 25 12 30 10 12
1251-200
1251-1000 0-1000mm/0-40" ±0.07mm 1275 110 39 15 50 10 15
1251-1500 0-1500mm/0-60" ±0.11mm 1790 110 39 15 50 10 15
1251-2000 0-2000mm/0-80" ±0.14mm 2290 110 39 15 50 10 15

游标高度尺 单位: mm
d
划线头(标配)
e
f
符合JJG高度卡尺国家计量检定规程 c2
分度值: 0.02mm/0.001" c1
移动主尺面调节零位
硬质合金划线头
不锈钢尺身(底座除外) L
b
刻度面镀暗铬 10.5
配放大镜
带微动框 c2
配防尘罩 c1
可选附件: 杠杆表支架, 木盒,
角度尺夹持块(型号2372-CLAMP)
a2
a1

角度尺夹持块(选配) 杠杆表支架(选配)
单位: mm

夹持孔Ø4 单位: mm

夹持孔Ø8
26 9.5 燕尾槽
A 9 1250-300
9
2372-CLAMP 50 A A-A
(mm)
木盒(选配)
型号 测量范围 精度 L a1 a2 b c1 c2 c3 d e f
1250-300 0-300mm/0-12" ±0.04mm 545 135 43 75 80 30 10.5 28 9 9
1250-450 0-450mm/0-18" ±0.05mm 720 180 54 85 80 41 10.5 35 9 9
1250-600 0-600mm/0-24" ±0.05mm 870 180 54 85 80 41 10.5 35 9 9

143
