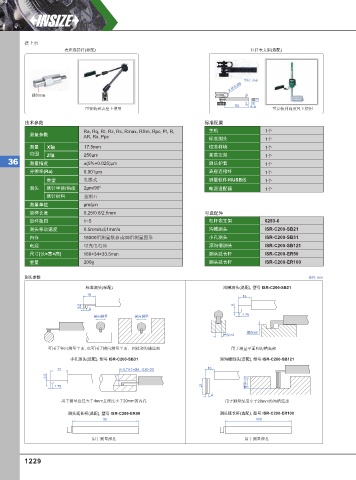

接上页
表座连接杆(标配) 杠杆表支架(选配)
单位: mm
夹持孔Ø8
Ø8mm A
9
9
A
50 A-A
可安装到表座上使用 可安装到高度尺上使用
技术参数 标准配置
Ra, Rq, Rt, Rz, Rc, Rmax, RSm, Rpc‚ Pt, R, 主机 1个
测量参数
AR, Rx, Ppc 标准测头 1个
测量 X轴 17.5mm 校准样块 1个
范围 Z轴 250µm 简易支架 1个
36 测量精度 ±(5%+0.025)µm 测头护套 1个
分辨率(Ra) 0.001µm 表座连接杆 1个
类型 电感式 测量软件和USB线 1个
测头 测针半径/角度 2µm/90° 电源适配器 1个
测针材料 金刚石
测量单位 µm/µin
取样长度 0.25/0.8/2.5mm 可选配件
取样数目 1~5 杠杆表支架 6293-6
测头移动速度 0.5mm/s或1mm/s 沟槽测头 ISR-C200-SB21
内存 18000组测量数据或30组测量图形 小孔测头 ISR-C200-SB31
电源 可充电电池 深沟槽测头 ISR-C200-SB121
×
尺寸(长 宽 高) 160×34×33.5mm 测头延长杆 ISR-C200-ER50
×
重量 200g 测头延长杆 ISR-C200-ER100
测头参数 单位: mm
标准测头(标配) 沟槽测头(选配), 型号 ISR-C200-SB21
16
16
5.5 6
4
1.75
横向测量 横向测量
槽深≤5
槽宽>4
可用于竖向测量平面, 也可用于横向测量平面、圆柱和沟槽底部 用于测量平面和沟槽底部
小孔测头(选配), 型号 ISR-C200-SB31 深沟槽测头(选配), 型号 ISR-C200-SB121
22 内孔直径>Ø4, 孔深<20 16
3.5
1.75 21 槽深<20
4
用于测量直径大于4mm且深度小于20mm的内孔 用于测量深度小于20mm的沟槽底部
测头延长杆(选配), 型号 ISR-C200-ER50 测头延长杆(选配), 型号 ISR-C200-ER100
50 100
用于测量深孔 用于测量深孔
