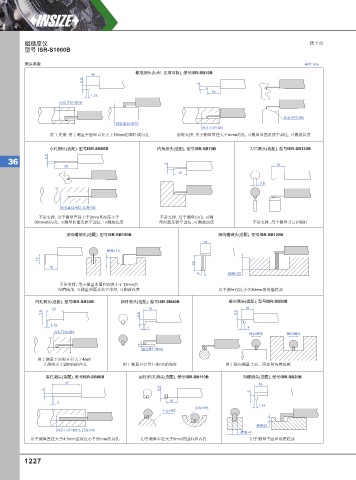

粗糙度仪 接上页
型号 ISR-S1000B

测头参数 单位: mm
标准测头(标配, 支撑可拆), 型号ISR-SB10B
18
5.5
3
16
1.75
内孔直径>Ø10

曲率半径>R5
圆柱直径>Ø10
内孔直径>Ø4
装上支撑, 用于测量平面和直径大于10mm的圆柱或内孔 拆除支撑, 用于测量直径大于4mm的孔, 可测量曲面及狭窄部位, 可测波纹度

小孔测头(选配), 型号ISR-SB60B 内角测头(选配), 型号ISR-SB70B 刀口测头(选配), 型号ISR-SB130B
1.5
36
30 2 16
16
3.5

内孔直径>Ø2, 孔深<30
不带支撑, 用于测量直径大于2mm且深度小于 不带支撑, 用于测量内角, 可测
30mm的内孔, 可测量曲面及狭窄部位, 可测波纹度 量曲面及狭窄部位, 可测波纹度 不带支撑, 用于测量刀口和细杆

深沟槽测头(选配), 型号ISR-SB150B 深沟槽测头(选配), 型号ISR-SB120B
16
槽深<13
15
22
16
4 槽深<20

不带支撑, 用于测量曲面和深度小于13mm的
沟槽底部, 可测量曲面及狭窄部位, 可测波纹度 用于测量深度小于20mm的沟槽底部
内孔测头(选配), 型号ISR-SB30B 细杆测头(选配), 型号ISR-SB40B 横向测头(选配), 型号ISR-SB50B
22 16 16
3.5 5.5 5.5

1.75
1 4
内孔直径>Ø4 横向测量 横向测量

直径Ø1~5mm
用于测量平面和直径大于4mm
且深度小于20mm的内孔 用于测量直径为1~5mm的细杆 用于横向测量平面、圆柱和沟槽底部

深孔测头(选配), 型号ISR-SB80B 圆柱/内孔测头(选配), 型号ISR-SB110B 沟槽测头(选配), 型号ISR-SB20B
37 16
5.5
4
5
2 16
1.75
半径>R5
半径>R5
槽深≤5
内孔直径>Ø4.5, 孔深<35
槽宽>4
用于测量直径大于4.5mm且深度小于35mm的内孔 用于测量半径大于5mm的圆柱和内孔 用于测量平面和沟槽底部
