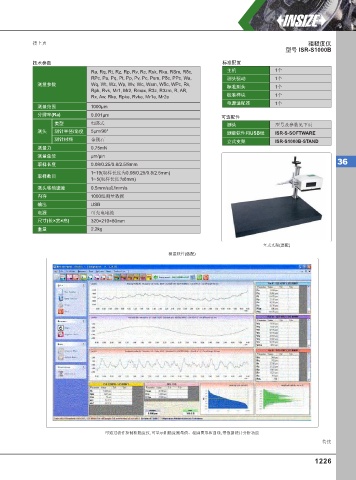

Page 1235 - 英示测量INSIZE2025-v.66

接上页 粗糙度仪
型号 ISR-S1000B

技术参数 标准配置
Ra, Rq, Rt, Rz, Rp, Rv, Rc, Rsk, Rku, RSm, Rδc, 主机 1个
RPc, Pa, Pq, Pt, Pp, Pv, Pc, Psm, Pδc, PPc, Wa, 测头驱动 1个
测量参数 Wq, Wt, Wz, Wp, Wv, Wc, Wsm, Wδc, WPc, Rk, 标准测头 1个
Rpk, Rvk, Mr1, Mr2, Rmax, R3z, R3zm, R, AR,
校准样块 1个
Rx, Aw, Rke, Rpke, Rvke, Mr1e, Mr2e
电源适配器 1个
测量范围 1000µm
分辨率(Ra) 0.001µm 可选配件
类型 电感式 测头 型号及参数见下页
测头 测针半径/角度 5µm/90° 测量软件和USB线 ISR-S-SOFTWARE
测针材料 金刚石 立式支架 ISR-S1000B-STAND
测量力 0.75mN
测量单位 µm/µin
取样长度 0.08/0.25/0.8/2.5/8mm 36
1~19(取样长度为0.08/0.25/0.8/2.5mm)
取样数目
1~ 5(取样长度为8mm)
测头移动速度 0.5mm/s或1mm/s
内存 1000组测量数据
输出 USB
电源 可充电电池
×
尺寸(长 宽 高) 320 210 80mm
×
×
×
重量 2.2kg
立式支架(选配)
测量软件(选配)

可通过软件控制粗糙度仪, 可显示粗糙度测量值、轮廓图形和曲线, 带数据统计分析功能
待续
