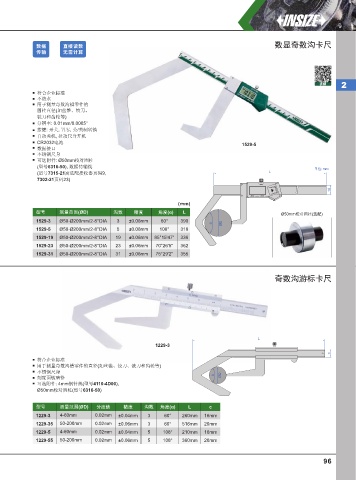

Page 105 - 英示测量INSIZE2025-v.66

数据 直接读数 数显奇数沟卡尺
传输 ⽆需计算

视频 2
符合企业标准
不防水
用于测量奇数沟槽零件的
圆柱直径(如丝锥、铰刀、
铣刀和齿轮等)
分辨率: 0.01mm/0.0005"
按键: 开关, 置零, 公/英制转换
自动关机, 拉动尺身开机
CR2032电池 1529-5
数据接口
不锈钢尺身
可选附件: Ø50mm校对圆柱
(型号6316-50), 数据传输线
单位: mm
(型号7315-21需选配接收器页码9, L
7302-21页码23)
16

(mm)
型号 测量范围(ØD) 沟数 精度 角度(α) L
Ø50mm校对圆柱(选配)
1529-3 Ø50-Ø200mm/2-8" DIA 3 ±0.06mm 60° 390
α ØD
1529-5 Ø50-Ø200mm/2-8" DIA 5 ±0.06mm 108° 318
1529-19 Ø50-Ø200mm/2-8" DIA 19 ±0.06mm 85°15'47" 336
1529-23 Ø50-Ø200mm/2-8" DIA 23 ±0.06mm 70°26'5" 362
1529-31 Ø50-Ø200mm/2-8" DIA 31 ±0.06mm 75°29'2" 355

奇数沟游标卡尺

L
1229-3
c
符合企业标准
用于测量奇数沟槽零件的直径(如丝锥、铰刀、铣刀和齿轮等)
不锈钢尺身 α ØD
刻度面镀暗铬
可选附件: 4mm钢针规(型号4110-4D00),
Ø50mm校对圆柱(型号6316-50)

型号 测量范围(ØD) 分度值 精度 沟数 角度(α) L c
1229-3 4-60mm 0.02mm ±0.04mm 3 60° 260mm 16mm
1229-35 50-200mm 0.02mm ±0.06mm 3 60° 516mm 20mm
1229-5 4-60mm 0.02mm ±0.04mm 5 108° 210mm 16mm
1229-55 50-200mm 0.02mm ±0.06mm 5 108° 360mm 20mm
