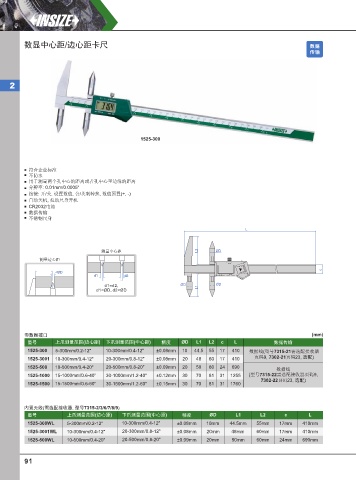

数显中心距/边心距卡尺                                                                                        数据
                                                                                                            传输





    2










                                                 1525-300




           符合企业标准
           不防水
           用于测量两个孔中心的距离或者孔中心至边缘的距离
           分辨率: 0.01mm/0.0005"
           按键: 开/关, 设置数值, 公/英制转换, 数值预置(+, -)
           自动关机, 拉动尺身开机
           CR2032电池
           数据传输
           不锈钢尺身

                                                                                     L



                                    测量中心距                            L2    ØD
               测量边心距

                                                                                                                c
                    <ØD
                                   d1       d2
                                     d1=d2,                    ØD          ØD
                                  d1<ØD , d2<ØD                      L1








         带数据接口                                                                                              (mm)
           型号       上爪测量范围(边心距)      下爪测量范围(中心距)         精度    ØD   L1   L2  c    L            数据传输
           1525-300  5-300mm/0.2-12"  10-300mm/0.4-12"   ±0.08mm  10  44.5  55  17  410  数据线(型号7315-21需选配接收器
           1525-3001  10-300mm/0.4-12"   20-300mm/0.8-12"   ±0.08mm  20  48  60  17  410  页码9, 7302-21页码23, 选配)
           1525-500  10-500mm/0.4-20"  20-500mm/0.8-20"   ±0.09mm  20  50  60  24  690          数据线
           1525-1000  15-1000mm/0.6-40"  30-1000mm/1.2-40"   ±0.12mm  30  70  81  31  1255  (型号7315-22需选配接收器页码9,
                                                                                           7302-22页码23, 选配)
           1525-1500  15-1500mm/0.6-60"  30-1500mm/1.2-60"    ±0.15mm  30  70  81  31  1760



         内置无线(需选配接收器, 型号7315-2/3/6/7/8/9)
           型号           上爪测量范围(边心距)        下爪测量范围(中心距)          精度       ØD       L1       L2      c       L
           1525-300WL   5-300mm/0.2-12"    10-300mm/0.4-12"   ±0.08mm   10mm    44.5mm   55mm    17mm    410mm
           1525-3001WL  10-300mm/0.4-12"   20-300mm/0.8-12"   ±0.08mm   20mm     48mm    60mm    17mm    410mm
           1525-500WL   10-500mm/0.4-20"   20-500mm/0.8-20"   ±0.09mm   20mm     50mm    60mm    24mm    690mm
