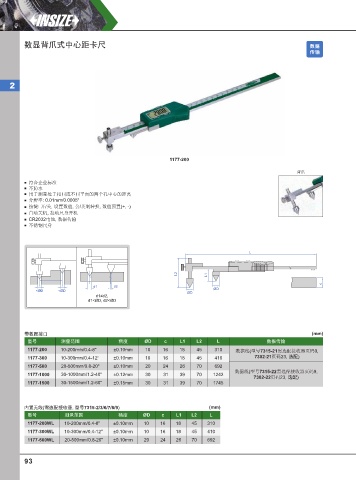

Page 102 - 英示测量INSIZE2025-v.66

数显背爪式中心距卡尺 数据
传输

2

1177-200
背爪

符合企业标准
不防水
用于测量处于相同或不同平面的两个孔中心的距离
分辨率: 0.01mm/0.0005"
按键: 开/关, 设置数值, 公/英制转换, 数值预置(+, -)
自动关机, 拉动尺身开机
CR2032电池, 数据传输
不锈钢尺身

L

L2 L1

c
d1 d2
<ØD <ØD ØD
ØD
d1≠d2,
d1<ØD, d2<ØD

带数据接口 (mm)
型号 测量范围 精度 ØD c L1 L2 L 数据传输
1177-200 10-200mm/0.4-8" ±0.10mm 10 16 18 45 310 数据线(型号7315-21需选配接收器页码9,
1177-300 10-300mm/0.4-12" ±0.10mm 10 16 18 45 410 7302-21页码23, 选配)
1177-500 20-500mm/0.8-20" ±0.10mm 20 24 26 70 692
数据线(型号7315-22需选配接收器页码9,
1177-1000 30-1000mm/1.2-40" ±0.12mm 30 31 39 70 1242
7302-22页码23, 选配)
1177-1500 30-1500mm/1.2-60" ±0.15mm 30 31 39 70 1745

内置无线(需选配接收器, 型号7315-2/3/6/7/8/9) (mm)
型号 测量范围 精度 ØD c L1 L2 L
1177-200WL 10-200mm/0.4-8" ±0.10mm 10 16 18 45 310
1177-300WL 10-300mm/0.4-12" ±0.10mm 10 16 18 45 410
1177-500WL 20-500mm/0.8-20" ±0.10mm 20 24 26 70 692

93
