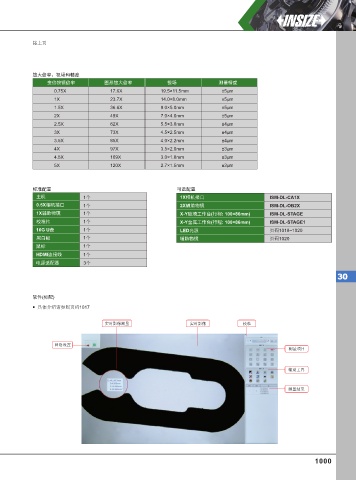

Page 1009 - 英示测量INSIZE2025-v.66

接上页

放大倍率、视场和精度
变倍物镜倍率 图形放大倍率 视场 测量精度
0.75X 17.6X 19.5×11.5mm ±5μm
1X 23.7X 14.0×8.0mm ±5μm
1.5X 36.6X 9.0×5.0mm ±5μm
2X 49X 7.0×4.0mm ±5μm
2.5X 62X 5.5×3.0mm ±4μm
3X 73X 4.5×2.5mm ±4μm
3.5X 85X 4.0×2.2mm ±4μm
4X 97X 3.5×2.0mm ±3μm
4.5X 109X 3.0×1.8mm ±3μm
5X 120X 2.7×1.5mm ±3μm

标准配置 可选配置
主机 1个 1X相机接口 ISM-DL-CA1X
0.5X相机接口 1个 2X辅助物镜 ISM-DL-OB2X
1X辅助物镜 1个 X-Y玻璃工作台(行程: 100×86mm) ISM-DL-STAGE
校准片 1个 X-Y金属工作台(行程: 100×86mm) ISM-DL-STAGE1
16G U盘 1个 LED光源 页码1018~1020
黑白板 1个 辅助物镜 页码1020
鼠标 1个
HDMI连接线 1个
电源适配器 3个

30

软件(标配)
具体介绍请参照页码1017

实时影像测量 实时影像 校准

网络设置
测量项目

辅助工具

测量结果

1000
