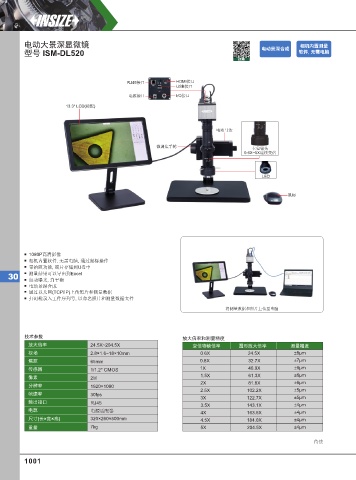

Page 1010 - 英示测量INSIZE2025-v.66

电动大景深显微镜 相机内置测量

,
型号 ISM-DL520 电动景深合成 软件 ⽆需电脑
视频

RJ45接口 HDMI接口
USB接口
电源接口 I/O接口
13.3" LCD(标配)

电动马达

微调焦手轮 卡位镜头
LED 0.6X~5X连续变倍

LED

鼠标

1080P高清影像
相机内置软件, 无需电脑, 通过鼠标操作
带拍照功能, 照片存储到U盘中
30 测量结果可以导出到Excel
自动曝光, 白平衡
电动景深合成
通过以太网(TCP/IP)上传照片和测量数据
扫码枪录入工件序列号, 以命名照片和测量数据文件
将测量数据和照片上传至电脑

技术参数 放大倍率和测量精度
放大倍率 24.5X~204.5X 变倍物镜倍率 图形放大倍率 测量精度
视场 2.8×1.6~18×10mm 0.6X 24.5X ±7µm
±8µm
焦距 65mm 0.8X 32.7X ±6µm
传感器 1/1.2'' CMOS 1X 40.9X ±6µm
像素 2M 1.5X 61.3X ±6µm
2X 81.8X
分辨率 1920×1080 ±5µm
2.5X 102.2X
帧速率 30fps ±5µm
3X 122.7X
输出接口 RJ45 ±4µm
3.5X 143.1X
电源 电源适配器 4X 163.6X ±4µm
±4µm
尺寸(长×宽×高) 320×260×500mm 4.5X 184.0X ±4µm
重量 7kg 5X 204.5X
待续
