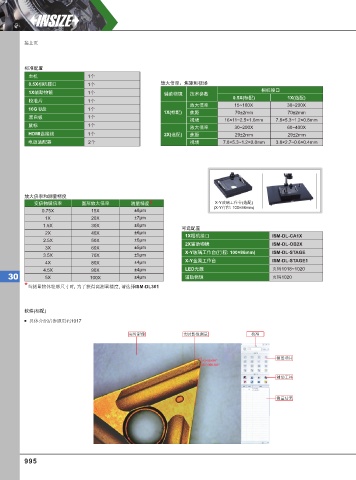

P. 1004
接上页
标准配置
主机 1个
0.5X相机接口 1个 放大倍率、焦距和视场
相机接口
1X辅助物镜 1个 辅助物镜 技术参数
0.5X(标配) 1X(选配)
校准片 1个
放大倍率 15~100X 30~200X
16G U盘 1个
1X(标配) 焦距 70±2mm 70±2mm
黑白板 1个
视场 16×11~2.5×1.6mm 7.8×5.3~1.2×0.8mm
鼠标 1个
放大倍率 30~200X 60~400X
HDMI连接线 1个 2X(选配) 焦距 29±2mm 29±2mm
电源适配器 2个 视场 7.8×5.3~1.2×0.8mm 3.8×2.7~0.6×0.4mm
放大倍率和测量精度
变倍物镜倍率 图形放大倍率 测量精度 * X-Y玻璃工作台(选配)
±8µm
0.75X 15X ±7µm (X-Y行程: 100×86mm)
1X 20X ±6µm
1.5X 30X ±6µm 可选配置
2X 40X ±6µm 1X相机接口 ISM-DL-CA1X
2.5X 50X ±5µm 2X辅助物镜 ISM-DL-OB2X
3X 60X ±5µm
3.5X 70X ±4µm X-Y玻璃工作台(行程: 100×86mm) ISM-DL-STAGE
4X 80X ±4µm X-Y金属工作台 ISM-DL-STAGE1
4.5X 90X ±4µm LED光源 页码1018~1020
30 5X 100X 辅助物镜 页码1020
*当测量物体轮廓尺寸时, 为了获得高测量精度, 请选择ISM-DL301
软件(标配)
具体介绍请参照页码1017
实时影像 实时影像测量 校准
测量项目
辅助工具
测量结果
