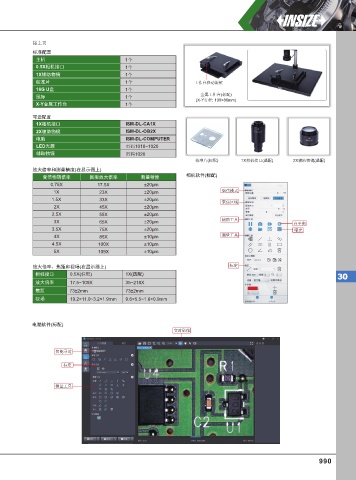

Page 999 - 英示测量INSIZE2025-v.66

接上页
标准配置
主机 1个
0.5X相机接口 1个
1X辅助物镜 1个
校准片 1个 工作台移动旋钮
16G U盘 1个
鼠标 1个 金属工作台(标配)
(X-Y行程: 100×86mm)
X-Y金属工作台 1个

可选配置
1X相机接口 ISM-DL-CA1X
2X辅助物镜 ISM-DL-OB2X
电脑 ISM-DL-COMPUTER
LED光源 页码1018~1020
辅助物镜 页码1020
校准片(标配) 1X相机接口(选配) 2X辅助物镜(选配)
放大倍率和测量精度(在显示器上)
变倍物镜倍率 图形放大倍率 测量精度 相机软件(标配)
0.75X 17.5X ±20μm
1X 23X ±20μm 聚焦模式
1.5X 33X ±20μm
聚焦区域
2X 45X ±20μm
2.5X 55X ±20μm
辅助工具
3X 65X ±20μm 白平衡
3.5X 75X ±20μm 曝光
4X 85X ±10μm 测量工具
4.5X 100X ±10μm
5X 109X ±10μm

放大倍率、焦距和视场(在显示器上) 标定
相机接口 0.5X(标配) 1X(选配)
30
放大倍率 17.5~109X 35~218X
焦距 73±2mm 73±2mm
视场 19.2×11.0~3.2×1.9mm 9.6×5.5~1.6×0.9mm

电脑软件(标配)
实时影像

智能寻边

标定

测量工具

990
