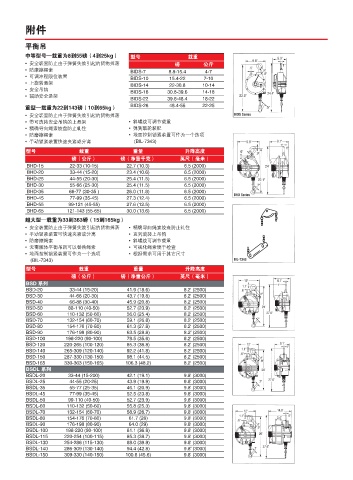

Page 38 - 英格索兰工业级气动工具Ingersoll_Rand

附件

平衡吊
中等型号—载重为8到55磅（4到25kg） 型号 载重
● 安全装置防止由于弹簧失效引起的货物掉落 磅 公斤
● 防摩擦绳索
BIDS-7 8.8-15.4 4-7
● 可调冲程限位装置 BIDS-10 15.4-22 7-10
● 上旋转悬架
BIDS-14 22-30.8 10-14
● 安全吊钩
BIDS-18 30.8-39.6 14-18
● 辅助安全悬架
BIDS-22 39.6-48.4 18-22
重型—载重为22到143磅（10到65kg） BIDS-26 48.4-55 22-25
● 安全装置防止由于弹簧失效引起的货物掉落
● 带可选转安全吊钩的上悬架 ● 斜螺纹可调节载重
● 精确导向绳索绞盘防止轧住 ● 弹簧鼓轮装配
● 防磨擦绳索 ● 地面控制锁紧装置可作为一个选项
● 手动锁紧装置快速夹紧或分离 (BIL-7343)
型号 载重 重量 升降高度
磅（公斤） 磅（净重千克） 英尺（毫米）
BHD-15 22-33 (10-15) 22.7 (10.3) 6.5 (2000)
BHD-20 33-44 (15-20) 23.4 (10.6) 6.5 (2000)
BHD-25 44-55 (20-30) 25.4 (11.5) 6.5 (2000)
BHD-30 55-66 (25-30) 25.4 (11.5) 6.5 (2000)
BHD-35 66-77 (30-35 ) 26.0 (11.8) 6.5 (2000)
BHD-45 77-99 (35-45) 27.3 (12.4) 6.5 (2000)
BHD-55 99-121 (45-55) 27.6 (12.5) 6.5 (2000)
BHD-65 121-143 (55-65) 30.0 (13.6) 6.5 (2000)
超大型—载重为33到363磅（15到165kg）
● 安全装置防止由于弹簧失效引起的货物掉落 ● 精确导向绳索绞盘防止轧住
● 手动锁紧装置可快速夹紧或分离 ● 直列旋转上吊钩
● 防磨擦绳索 ● 斜螺纹可调节载重
● 无需解体平衡吊就可以替换绳索 ● 可视化绳索便于检查
● 地面控制锁紧装置可作为一个选项 ● 根据需求可用于其它尺寸
(BIL-7343)
型号 载重 重量 升降高度
磅（公斤） 磅（净重公斤） 英尺（毫米）
BSD 系列
BSD-20 33-44 (15-20) 41.9 (18.6) 8.2' (2500)
BSD-30 44-66 (20-30) 43.7 (19.8) 8.2' (2500)
BSD-40 66-88 (30-40) 45.9 (20.8) 8.2' (2500)
BSD-50 88-110 (40-50) 52.7 (23.9) 8.2' (2500)
BSD-60 110-132 (50-60) 56.0 (25.4) 8.2' (2500)
BSD-70 132-154 (60-70) 59.1 (26.8) 8.2' (2500)
BSD-80 154-176 (70-80) 61.3 (27.8) 8.2' (2500)
BSD-90 176-198 (80-90) 63.5 (28.8) 8.2' (2500)
BSD-100 198-220 (90-100) 78.5 (35.6) 8.2' (2500)
BSD-120 220-265 (100-120) 85.3 (38.8) 8.2' (2500)
BSD-140 265-309 (120-140) 92.2 (41.8) 8.2' (2500)
BSD-150 287-330 (130-150) 98.1 (44.5) 8.2' (2500)
BSD-165 330-363 (150-165) 106.3 (48.2) 8.2' (2500)
BSDL 系列
BSDL-20 33-44 (15-200) 42.1 (19.1) 9.8' (3000)
BSDL-25 44-55 (20-25) 43.9 (19.9) 9.8' (3000)
BSDL-35 55-77 (25-35) 46.1 (20.9) 9.8' (3000)
BSDL-45 77-99 (35-45) 52.5 (23.8) 9.8' (3000)
BSDL-50 99-110 (40-50) 52.7 (23.9) 9.8' (3000)
BSDL-60 110-132 (50-60) 55.8 (25.3) 9.8' (3000)
BSDL-70 132-154 (60-70) 58.9 (26.7) 9.8' (3000)
BSDL-80 154-176 (70-80) 61.7 (28) 9.8' (3000)
BSDL-90 176-198 (80-90) 64.0 (29) 9.8' (3000)
BSDL-100 198-220 (90-100) 81.1 (36.8) 9.8' (3000)
BSDL-115 220-254 (100-115) 85.3 (38.7) 9.8' (3000)
BSDL-130 254-286 (115-130) 88.0 (39.9) 9.8' (3000)
BSDL-140 286-309 (130-140) 94.4 (42.8) 9.8' (3000)
BSDL-150 309-330 (140-150) 100.6 (45.6) 9.8' (3000)
