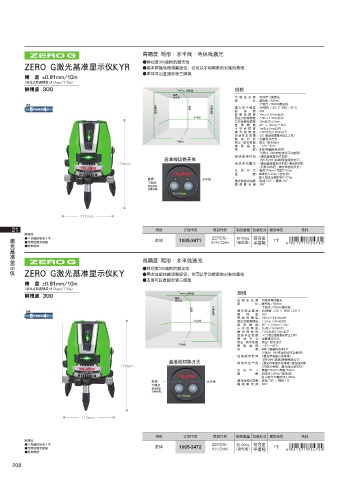

Page 208 - 田岛他机麻Tajima2025
P. 208
高精度 矩形·水平线·两纵线激光
●鲜视度300清晰的激光线
ZERO G KYR ●用本体旋转微调整旋钮，也可以手动精密地对准地墨线
激光基准显示仪
●本体可以直接安装三脚架
精 度 ±0.81mm/10m
(到达点距离精度 ±1.0 mm/7.5m )
鲜视度 300 ਈႚ၍ 规格
ؽ
֮ۅ 出 射光 光 源 ：可视半导体激光
波 长 ：激光线／520nm
ፑ֨ጻ၍ ጻ၍ ᆸ֨ጻ၍
本体 下射点／650nm激光线
5 号电池× 4 个 激 光安 全 基 准 ：2M规格（JIS C 6802 ：2011)
度 ：300
视
鲜
照射 线 精度 ：10m±0.81mm以内
ೝ၍ 到达点距离精度 ：7.5m±1.0mm以内
左右两侧线精度 ：15m处为±2mm
直 角 精 度 ：90°±（2mm/7.5m）
十字 点精 度 ：3m处±1mm以内
激 光 线宽 度 ：7.5m处约3.0mm以下
（
自 动补 正 范围 ：±2°超出范围激光停止工作）
制 动 方 式 ：电磁缓冲方式
ူพۅ 防尘・防水性能 ： 防尘・防水设计
使 用 温 度 ：−5℃〜40℃
电 源 ： 本体5号碱性电池4节
（5号Ni-MH充电池也可以使用）
连续 使用 时间 ：〈激光基准显示仪本体〉
基准线切换开关 约6.5小时（纵线3条使用状态下）
174mm 电 池 寿 命 警告 ：〈激光基准显示仪本体〉激光线闪烁
（闪烁30秒后，激光线自动灭灯）
外 形 尺 寸 ：高度174mm×宽度112mm
重 量 ： 本体约1,000g（含电池）
纵线・ 水平线 放入铝合金箱时约2,020g
下射点 激光线射出角度 ：纵线 130°/ 横线 110°
微 调 整 范 围 ：360°
按压按钮
交替切换。
112mm
21 规格 订货代号 商品代号 制品重量 包装形式 捆包单位 条码
激光基准显示仪 附属品
● 5 号碱性电池 4 节 本体 1005-2471 ZEROG- 约1000g 铝合金 1个
●专用铝制手提箱 KYR/CHN (含电池) 手提箱
●附带背带
高精度 矩形·水平线激光
●鲜视度300清晰的激光线
ZERO G KY ●用本体旋转微调整旋钮，也可以手动精密地对准地墨线
激光基准显示仪
●本体可以直接安装三脚架
精 度 ±0.81mm/10m
(到达点距离精度 ±1.0 mm/7.5m )
鲜视度 300 ਈႚ၍ 规格
ؽ
֮ۅ 出 射光 光 源 ：可视半导体激光
ᆸ֨ጻ၍
ጻ၍ 波 长 ：激光线／520nm
下射点／650nm激光线
本体 激 光安 全 基 准 ：2M规格（JIS C 6802 ：2011)
5 号电池× 4 个 鲜 照射 线 精度 ：10m±0.81mm以内
视
度 ：300
ೝ၍ 到达点距离精度 ：7.5m±1.0mm以内
直 角 精 度 ：90°±（2mm/7.5m）
十字 点精 度 ：3m处±1mm以内
激 光 线宽 度 ：7.5m处约3.0mm以下
自 动补 正 范围 ：±2°超出范围激光停止工作）
（
制 动 方 式 ：电磁缓冲方式
防尘・防水性能 ：防尘・防水设计
ူพۅ
使 用 温 度 ：−5℃〜40℃
电 源 ： 本体 5号碱性电池4节
（5号Ni-MH充电池也可以使用）
连续 使用 时间 ：〈激光基准显示仪本体〉
约9小时（纵线2条使用状态下）
基准线切换开关 电 池 寿 命 警告 ：〈激光基准显示仪本体〉激光线闪烁
174mm （闪烁30秒后，激光线自动灭灯）
外 形 尺 寸 ：高度174mm×宽度112mm
重 量 ： 本体约1,000g（含电池）
放入铝合金箱时约2,020g
纵线・ 水平线 激光线射出角度 ：纵线 130°/ 横线 110°
下射点 微 调 整 范 围 ：360°
按压按钮
交替切换。
112mm
规格 订货代号 商品代号 制品重量 包装形式 捆包单位 条码
附属品
● 5 号碱性电池 4 节 ZEROG- 约1000g 铝合金
●专用铝制手提箱 本体 1005-2472 KY/CHN (含电池) 手提箱 1个
●附带背带
208
