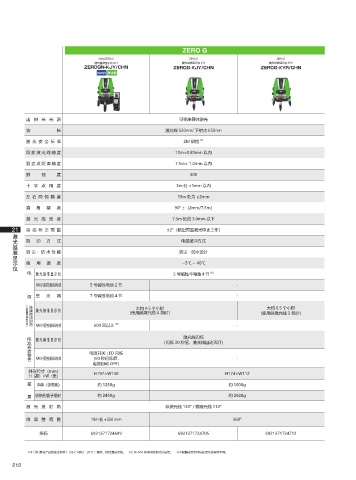

Page 212 - 田岛他机麻Tajima2025
P. 212
ZERO G
NAVIZEROG ZEROG ZEROG
激光基准显示仪 KJY 激光基准显示仪 KJY 激光基准显示仪 KYR
ZEROGN-KJY/CHN ZEROG-KJY/CHN ZEROG-KYR/CHN
受光器
出射光光源 可视半导体激光
波 长 激光线 520nm/ 下射点 650nm
激光安全标准 2M 规格 ※1
照射激光线精度 10m±0.81mm 以内
到 达 点 距离 精度 7.5m± 1.0mm 以内
鲜 视 度 300
十字点精度 3m 处 ±1mm 以内
左右两侧精度 15m 处为 ±2mm
直 角 精 度 90° ±（2mm/7.5m）
激光线宽 度 7.5m 处约 3.0mm 以下
21 自动补正范围 ±2°（超出范围激光停止工作）
激光基准显示仪
制 动 方 式 电磁缓冲方式
防尘・防水性能 防尘・防水设计
使 用 温 度 5℃～ 40℃
电
激光基准显示仪 5 号碱性干电池４节 ※2
NAVI/ 遥控器机构部 5 号碱性电池 2 节 -
源
受 光 器 7 号碱性电池 4 节 -
（发射激光线最多时） 连续
大约 6.5 个小时
大约 4.5 个小时
使用 激光基准显示仪 （使用纵激光线 4 条时） （使用纵激光线 3 条时）
时间
NAVI/ 遥控器机构部 600 回以上 ※3 -
电池 激光线闪烁
激光基准显示仪
寿命警告 （闪烁 30 秒后，激光线自动灭灯）
电源开关 LED 闪烁
NAVI/ 遥控器机构部 （60 秒闪烁后， －
电源自动 OFF）
外形尺寸（mm） H197×W130 H174×W112
H（高）×W（宽）
量 重
本体（含电池） 约 1250g 约 1000g
收纳到盒子里时 约 2450g 约 2020g
激 光 发 射 角 纵激光线 130° / 横激光线 110°
微调整范围 10m 处 ±350 ｍｍ 360°
条码 6921371724699 6921371724705 6921371724712
※1「JIS 激光产品的安全标准」（JIS C 6802 ：2011）修改，标记激光等级。 ※2 Ni-MH 充电电池也可以使用。 ※3 根据使用条件和使用方法有所不同。
212
