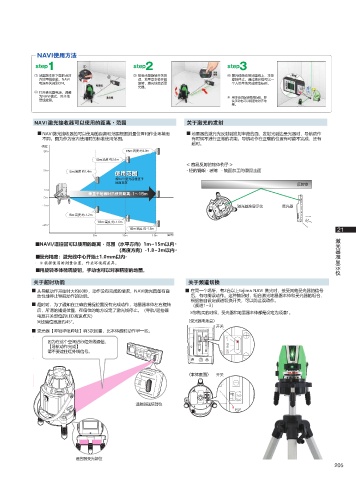

NAVI使用方法
step 1 step 2 step 3

① 地墨器本体下面的点对 ③ 按受光器旋转开关的 ④ 激光线转动到地墨线上，本体
齐地墨线安装。NAVI 话，地墨器本体开始 旋转停止。通过激光线可以一
电源开关调到ON。 旋转，激光线靠近受 个人简单地完成建造矩形。
光器。
② 打开受光器电源，调整
为NAVI模式，对齐地 ※ 用本体的旋转微调旋钮，即
墨线放置。 使手动也可以精密地对齐地
墨。

NAVI 激光接收器可以使用的距离·范围 关于激光的发射
NAVI激光接收器的可以使用的距离和范围根据测量位置和作业环境而 地墨器的激光光反射到发射率高的面，发射光到达受光器时，导航动作
不同。图为作为室内使用时的标准使用范围。 有时候不进行正常的功能。导航动作在正确的位置有可能不完成，还有
超时。
高度
高度 约3.0m
高度 约2.6m
容易反射的物体例子
高度 约1.4m · 轻的钢架 · 玻璃 · 镜面加工的混泥土面
使用范围
使用范围
将NAVI受光器垂直于
地面放置 反射物
垂直于地面时的使用距离:

激光基准显示仪 受光器
高度 约-1.2m
高度 约-1.6m
高度 约-1.8m 21
激光基准显示仪
NAVI/遥控器可以使用的距离 范围（水平方向）1m~15m以内
·
（高度方向）-1.8~3m以内
受光精度：激光线中心开始±1.0mm以内
根据使用的测量位置，作业环境有差异。
用旋转本体微调旋钮，手动也可以对准精密的地墨。

关于超时功能 关于频道切换
■ 从导航动作开始时大约60秒，动作没有完成的情况，NAVI激光具备有自 ■ 在同一个场所，有2台以上tajima NAVI 激光时，接受其他受光器的信号
动性地停止导航动作的功能。 后，有可能误动作。这种情况时，组合激光地墨器本体和受光器的组合，
根据各自设定频道切换开关，可以防止误动作。
■ 超时时，为了通知在正确的捕捉位置没有完成动作，地墨器本体左右旋转 （频道1~3）
后，所谓的捕捉位置，在偏位的地方设定了激光线停止。（导航/遥控器 ※您购买的时候，受光器和地墨器本体都是设定为频道1。
电源开关部位的LED高速点灭）
※线偏位宽度约45°。 〈受光器电池盒〉
开关
■ 受光器【哔呲哔呲哔呲】响3次回音，比本体超时动作早一些。
因为在这个空间进行红外线通信，
【导航动作完成】
请不要遮住红外线信号。

〈本体底面〉 开关

遥控器送信部位

遥控器受光部位
