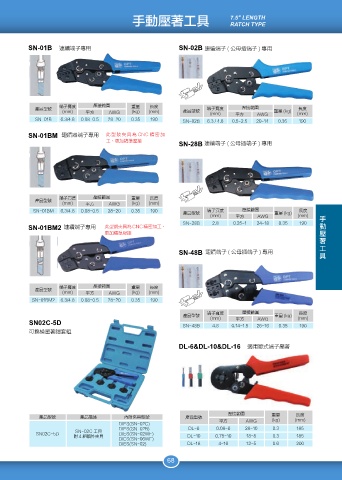

Page 73 - OPT中文样本2021-OPTTOOLS

手動壓著工具 7.5" LENGTH
RATCH TYPE

SN-01B 連續端子專用 SN-02B 連續端子 ( 公母插端子 ) 專用

端子寬度 壓接範圍 重量 長度
產品型號 端子寬度 壓接範圍 長度
(mm) 平方 AWG (kg) (mm) 產品型號 (mm) 平方 AWG 重量 (kg) (mm)
SN-01B 6.3/4.8 0.08-0.5 28-20 0.35 190 SN-02B 6.3 / 4.8 0.5-2.5 20-14 0.35 190

SN-01BM 連續器端子專用 此型號夾具為 CNC 精密加
工、更加精準壓接
SN-28B 連續端子 ( 公母插端子 ) 專用

端子寬度 壓接範圍 重量 長度
產品型號
(mm) 平方 AWG (kg) (mm)
SN-01BM 6.3/4.8 0.08-0.5 28-20 0.35 190 端子寬度 壓接範圍 長度 著 工 具 手 動 壓
產品型號 重量 (kg)
(mm) 平方 AWG (mm)
SN-28B 2.8 0.25-1 24-18 0.35 190
SN-01BM2 連續端子專用 此型號夾具為 CNC 精密加工、
更加精準壓接

SN-48B 連續端子 ( 公母插端子 ) 專用

端子寬度 壓接範圍 重量 長度
產品型號
(mm) 平方 AWG (kg) (mm)
SN-01BM2 6.3/4.8 0.08-0.5 28-20 0.35 190

端子寬度 壓接範圍 長度
產品型號 (mm) 平方 AWG 重量 (kg) (mm)
SN02C-5D SN-48B 4.8 0.14-1.5 26-16 0.35 190
可換模壓著鉗套組

DL-6&DL-10&DL-16 適用歐式端子壓著

壓接範圍 重量 長度
產品型號 產品描述 內附夾具型號 產品型號
平方 AWG (kg) (mm)
DIES(SN-02C)
DIES(SN-02B) DL-6 0.08-6 28-10 0.3 185
SN-02C 工具
SN02C-5D DIES(SN-02WF)
附 4 組額外夾具 DL-10 0.75-10 18-8 0.3 185
DIES(SN-06WF)
DIES(SN-02) DL-16 4-16 12-5 0.6 200
68
