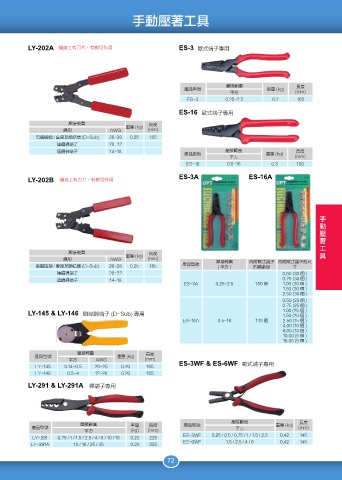

手動壓著工具

LY-202A 機身上有刀片，有剪切作用 ES-3 歐式端子專用

壓接範圍 長度
產品型號 重量 (kg)
平方 (mm)
ES-3 0.25-2.5 0.2 165
ES-16 歐式端子專用

壓接範圍 長度
重量 (kg)
應用 AWG (mm)
電腦插銷 / 套座及聯結器 (D-Sub) 26-28 0.25 185
連續裸端子 20-22
連續裸端子 14-18 壓接範圍 長度
產品型號 重量 (kg)
平方 (mm)
ES-16 0.5-16 0.3 190

LY-202B 機身上有刀片，有剪切作用 ES-3A ES-16A

動 具 工

壓接範圍 長度
重量 (kg)
應用 AWG (mm)
產品型號 壓接範圍 內附歐式端子 內附歐式端子的尺
電腦插銷 / 套座及聯結器 (D-Sub) 26-28 0.25 185 (平方) 的總數量 寸
連續裸端子 20-22 0.50 (30 個 )
連續裸端子 14-18 0.75 (30 個 )
ES-3A 0.25-2.5 150 個 1.00 (30 個 )
1.50 (30 個 )
2.50 (30 個 )
0.50 (25 個 )
0.75 (25 個 )
1.00 (25 個 )
LY-145 & LY-146 聯結器端子 (D-Sub) 專用 1.50 (20 個 )
ES-16A 0.5-16 140 個 2.50 (15 個 )
4.00 (10 個 )
6.00 (10 個 )
10.00 (5 個 )
16.00 (5 個 )
壓接範圍 長度
產品型號 重量 (kg)
平方 AWG (mm)
LY-145 0.14-0.5 20-25 0.26 165 ES-3WF & ES-6WF 歐式端子專用
LY-146 0.5-4 12-20 0.26 165
LY-291 & LY-291A 裸端子專用

壓接範圍 長度
壓接範圍 重量 長度 產品型號 重量 (kg)
產品型號 平方 (mm)
平方 (kg) (mm)
ES-3WF 0.25 / 0.5 / 0.75 / 1 / 1.5 / 2.5 0.42 145
LY-291 0.75 / 1 / 1.5 / 2.5 / 4 / 6 / 10 / 16 0.23 225
ES-6WF 1.5 / 2.5 / 4 / 6 0.42 145
LY-291A 10 / 16 / 25 / 35 0.23 225
72
