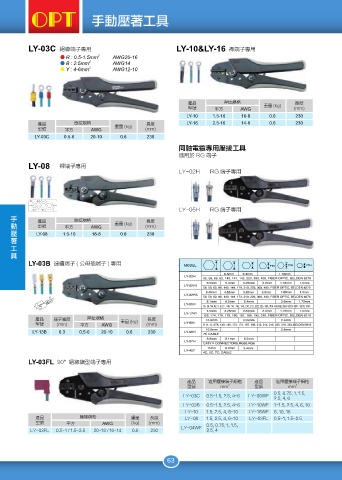

P. 68

手動壓著工具





           LY-03C  絕緣端子專用                                       LY-10&LY-16  裸端子專用
                         R : 0.5-1.5mm 2  AWG20-16
                         B : 2.5mm 2     AWG14
                         Y : 4-6mm 2     AWG12-10





                                                                    產品           壓接規格                      長度
                                                                    型號        平方       AWG     重量 (kg)    (mm)
                                                                    LY-10    1.5-10    16-8      0.6       230
               產品           壓接規格                     長度             LY-16    2.5-16    14-6      0.6       230
               型號       平方        AWG     重量 (kg)    (mm)
             LY-03C     0.5-6    20-10      0.6       230
                                                                 同軸電纜專用壓接工具
                                                                 適用於 RG 端子
           LY-08      裸端子專用
                                                                 LY-02H     RG 端子專用






       著 工 具 壓 手 動                                               LY-05H     RG 端子專用

               產品           壓接規格                     長度
               型號       平方        AWG     重量 (kg)    (mm)
              LY-08     1.5-10    16-8      0.6       230




           LY-03B  連續端子 ( 公母插端子 ) 專用











              產品    端子寬度        壓接規格                  長度
              型號     (mm)     平方     AWG    重量 (kg)  (mm)
             LY-13B   6.3    0.5-6   20-10    0.6     230




           LY-03FL  90°絕緣旗型端子專用



                                                                    產品      適用壓接端子規格        產品      適用壓接端子規格
                                                                    型號          mm 2        型號          mm 2
                                                                                                   0.5, 0.75, 1, 1.5,
                                                                   LY-03C  0.5-1.5, 2.5, 4-6  LY-06WF
                                                                                                   2.5, 4, 6
                                                                   LY-03B  0.5-1.5, 2.5, 4-6  LY-10WF  1-1.5, 2.5, 4, 6, 10
                                                                   LY-10   1.5, 2.5, 4, 6-10  LY-16WF  6, 10, 16
              產品              壓接規格              重量     長度          LY-08   1.5, 2.5, 4, 6-10  LY-03FL  0.5-1, 1.5-2.5
              型號         平方           AWG       (kg)  (mm)                 0.5, 0.75, 1, 1.5,
                                                                  LY-04WF
            LY-03FL  0.5-1 / 1.5-2.5  20-18 / 16-14  0.6  230              2.5, 4
