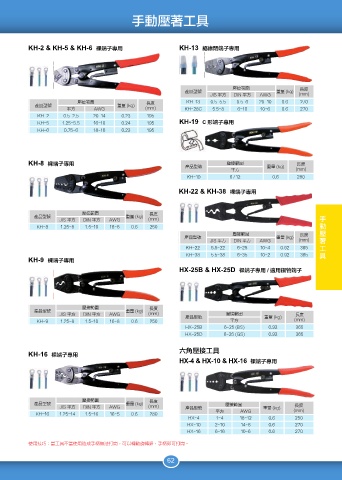

Page 67 - OPT中文样本2021-OPTTOOLS

手動壓著工具

KH-2 & KH-5 & KH-6 裸端子專用 KH-13 絕緣閉端子專用

壓接範圍 長度
產品型號 重量 (kg)
JIS 平方 DIN 平方 AWG (mm)
壓接範圍 長度 KH-13 0.5-5.5 0.5-6 20-10 0.6 270
產品型號 重量 (kg)
平方 AWG (mm) KH-28C 5.5-8 6-10 10-6 0.6 270
KH-2 0.5-2.5 20-14 0.23 195
KH-5 1.25-5.5 16-10 0.24 195 KH-19 C 形端子專用
KH-6 0.75-6 18-10 0.23 195

KH-8 裸端子專用 壓接範圍 長度
產品型號 重量 (kg)
平方 (mm)
KH-19 6 / 12 0.6 280

KH-22 & KH-38 裸端子專用

手 動 工 具 壓 著
壓接範圍 長度
產品型號 重量 (kg)
JIS 平方 DIN 平方 AWG (mm)
KH-8 1.25-8 1.5-10 16-8 0.6 250
壓接範圍 長度
產品型號 重量 (kg)
JIS 平方 DIN 平方 AWG (mm)
KH-22 5.5-22 6-25 10-4 0.92 365
KH-38 5.5-38 6-35 10-2 0.92 365
KH-9 裸端子專用
HX-25B & HX-25D 裸端子專用 / 適用銅管端子

壓接範圍 長度
產品型號 重量 (kg)
JIS 平方 DIN 平方 AWG (mm) 壓接範圍 長度
產品型號 重量 (kg)
KH-9 1.25-8 1.5-10 16-8 0.6 250 平方 (mm)
HX-25B 6-25 (BS) 0.92 365
HX-25D 6-25 (GS) 0.92 365

六角壓接工具
KH-16 裸端子專用
HX-4 & HX-10 & HX-16 裸端子專用

壓接範圍 長度
產品型號 重量 (kg) 壓接範圍 長度
JIS 平方 DIN 平方 AWG (mm) 產品型號 重量 (kg)
KH-16 1.25-14 1.5-16 16-5 0.6 280 平方 AWG (mm)
HX-4 1-4 18-12 0.6 250
HX-10 2-10 14-8 0.6 270
HX-16 6-16 10-6 0.6 270

使用技巧：當工具不當使用造成手柄無法打開，可以轉動旋轉鈕，手柄即可打開。
