š 1 " 12.7 mm Sq.
／
2

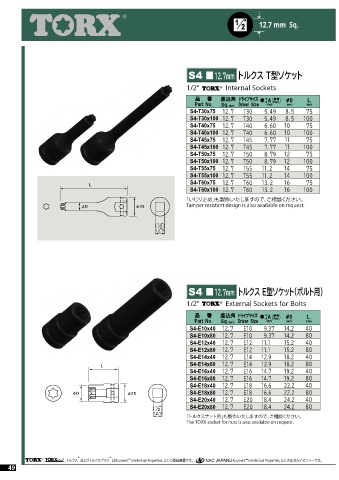

S4 12.7mm トルクス T型ソケット

1/2” Internal Sockets
š
品 番 差込角 ドライブサイズ 参考 φ Ｌ
D
A Ｒｅｆ．
Part No. Sq.(mm) Ｄｒｉｖｅｒ Ｓｉｚｅ (mm) (mm) (mm)
S4-T30x75 １２．７ Ｔ３０ ５．４９ ８．５ ７５
S4-T30x100 １２．７ Ｔ３０ ５．４９ ８．５ １００
S4-T40x75 １２．７ Ｔ４０ ６．６０ １０ ７５
S4-T40x100 １２．７ Ｔ４０ ６．６０ １０ １００
S4-T45x75 １２．７ Ｔ４５ ７．７７ １１ ７５
S4-T45x100 １２．７ Ｔ４５ ７．７７ １１ １００
S4-T50x75 １２．７ Ｔ５０ ８．７９ １２ ７５
S4-T50x100 １２．７ Ｔ５０ ８．７９ １２ １００
S4-T55x75 １２．７ Ｔ５５ １１．２ １４ ７５
S4-T55x100 １２．７ Ｔ５５ １１．２ １４ １００
S4-T60x75 １２．７ Ｔ６０ １３．２ １６ ７５
Ｌ
S4-T60x100 １２．７ Ｔ６０ １３．２ １６ １００
ʮ͍͡ΓࢭΊʯ΋੡࡞͍ͨ͠·͢ͷͰɺ͝૬ஊ͍ͩ͘͞ɻ
φD φ25 5BNQFS SFTJTUBOU EFTJHO JT BMTP BWBJMBCMF PO SFRVFTU

1 ”
( )
2 ／
12.7

S4 12.7mm トルクス E型ソケット（ボルト用）

1/2” External Sockets for Bolts
š
品 番 差込角 ドライブサイズ 参考 φ Ｌ
D
A Ｒｅｆ．
Part No. Sq.(mm) Ｄｒｉｖｅｒ Ｓｉｚｅ (mm) (mm) (mm)
S4-E10x40 １２．７ Ｅ１０ 9.37 14.2 ４０
S4-E10x80 １２．７ Ｅ１０ 9.37 14.2 ８０
S4-E12x40 １２．７ Ｅ１２ 11.1 15.2 ４０
S4-E12x80 １２．７ Ｅ１２ 11.1 15.2 ８０
S4-E14x40 １２．７ Ｅ１４ 12.9 18.2 ４０
S4-E14x80 １２．７ Ｅ１４ 12.9 18.2 ８０
Ｌ
S4-E16x40 １２．７ Ｅ１６ 14.7 19.2 ４０
S4-E16x80 １２．７ Ｅ１６ 14.7 19.2 ８０
S4-E18x40 １２．７ Ｅ１８ 16.6 22.2 ４０
φD φ25 S4-E18x80 １２．７ Ｅ１８ 16.6 22.2 ８０
S4-E20x40 １２．７ Ｅ２０ 18.4 24.2 ４０
1 ”
2 ／
( ) S4-E20x80 １２．７ Ｅ２０ 18.4 24.2 ８０
12.7
ʮτϧΫεφοτ༻ʯ΋੡࡞͍ͨ͠·͢ͷͰɺ͝૬ஊ͍ͩ͘͞ɻ
5IF 5039 TPDLFU GPS OVUT JT BMTP BWBJMBCMF PO SFRVFTU

š š
5.
ɺ ɺτϧΫε ͓ΑͼτϧΫεϓϥε ͸"DVNFOU *OUFMMFDUVBM 1SPQFSUJFT --$ ͷొ࿥঎ඪͰ͢ɻ ͸"DVNFOU *OUFMMFDUVBM 1SPQFSUJFT --$ ͷਖ਼ࣜϥΠηϯγʔͰ͢ɻ
5.
