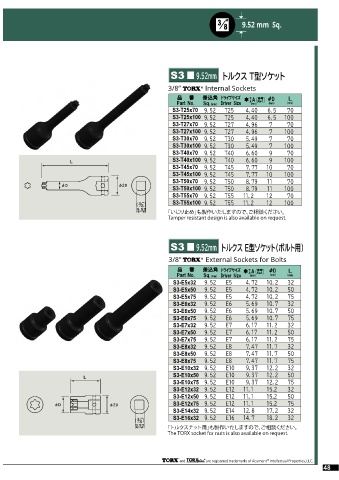

Page 53 - NAC套筒fastener-tools8

3 " 9.52 mm Sq.
／
8

S3 9.52mm トルクス T型ソケット

3/8” š Internal Sockets

品 番 差込角 ドライブサイズ 参考 φ Ｌ
D
A Ｒｅｆ．
Part No. Sq.(mm) Ｄｒｉｖｅｒ Ｓｉｚｅ (mm) (mm) (mm)
S3-T25x70 ９．５２ Ｔ２５ ４．４０ ６．５ ７０
S3-T25x100 ９．５２ Ｔ２５ ４．４０ ６．５ １００
S3-T27x70 ９．５２ Ｔ２７ ４．９６ ７ ７０
S3-T27x100 ９．５２ Ｔ２７ ４．９６ ７ １００
S3-T30x70 ９．５２ Ｔ３０ ５．４９ ７ ７０
S3-T30x100 ９．５２ Ｔ３０ ５．４９ ７ １００
S3-T40x70 ９．５２ Ｔ４０ ６．６０ ９ ７０
S3-T40x100 ９．５２ Ｔ４０ ６．６０ ９ １００
Ｌ
S3-T45x70 ９．５２ Ｔ４５ ７．７７ １０ ７０
S3-T45x100 ９．５２ Ｔ４５ ７．７７ １０ １００
S3-T50x70 ９．５２ Ｔ５０ ８．７９ １１ ７０
S3-T50x100 ９．５２ Ｔ５０ ８．７９ １１ １００
φD φ20
S3-T55x70 ９．５２ Ｔ５５ １１．２ １２ ７０
S3-T55x100 ９．５２ Ｔ５５ １１．２ １２ １００
3 ”
8 ／
( )
9.52
ʮ͍͡ΓࢭΊʯ΋੡࡞͍ͨ͠·͢ͷͰɺ͝૬ஊ͍ͩ͘͞ɻ
5BNQFS SFTJTUBOU EFTJHO JT BMTP BWBJMBCMF PO SFRVFTU

S3 9.52mm トルクス E型ソケット（ボルト用）

3/8” š External Sockets for Bolts
品 番 差込角 ドライブサイズ 参考 φ Ｌ
D
A Ｒｅｆ．
Part No. Sq.(mm) Ｄｒｉｖｅｒ Ｓｉｚｅ (mm) (mm) (mm)
S3-E5x32 ９．５２ Ｅ５ ４．７２ １０．２ ３２
S3-E5x50 ９．５２ Ｅ５ ４．７２ １０．２ ５０
S3-E5x75 ９．５２ Ｅ５ ４．７２ １０．２ ７５
S3-E6x32 ９．５２ Ｅ６ ５．６９ １０．７ ３２
S3-E6x50 ９．５２ Ｅ６ ５．６９ １０．７ ５０
S3-E6x75 ９．５２ Ｅ６ ５．６９ １０．７ ７５
S3-E7x32 ９．５２ Ｅ７ ６．１７ １１．２ ３２
S3-E7x50 ９．５２ Ｅ７ ６．１７ １１．２ ５０
S3-E7x75 ９．５２ Ｅ７ ６．１７ １１．２ ７５
S3-E8x32 ９．５２ Ｅ８ ７．４７ １１．７ ３２
S3-E8x50 ９．５２ Ｅ８ ７．４７ １１．７ ５０
S3-E8x75 ９．５２ Ｅ８ ７．４７ １１．７ ７５
S3-E10x32 ９．５２ Ｅ１０ ９．３７ １２．２ ３２
S3-E10x50 ９．５２ Ｅ１０ ９．３７ １２．２ ５０
̡
S3-E10x75 ９．５２ Ｅ１０ ９．３７ １２．２ ７５
S3-E12x32 ９．５２ Ｅ１２ １１．１ １５.２ ３２
S3-E12x50 ９．５２ Ｅ１２ １１．１ １５.２ ５０
S3-E12x75 ９．５２ Ｅ１２ １１．１ １５.２ ７５
φD φ20
S3-E14x32 ９．５２ Ｅ１４ １２．８ １７．２ ３２
S3-E16x32 ９．５２ Ｅ１６ １４．７ １８．２ ３２
3 ”
( )
8 ／
9.52
ʮτϧΫεφοτ༻ʯ΋੡࡞͍ͨ͠·͢ͷͰɺ͝૬ஊ͍ͩ͘͞ɻ
5IF 5039 TPDLFU GPS OVUT JT BMTP BWBJMBCMF PO SFRVFTU

š
BOE ɹɹɹɹɹɹBSF SFHJTUFSFE USBEFNBSLT PG "DVNFOU *OUFMMFDUVBM 1SPQFSUJFT --$
5.
48
