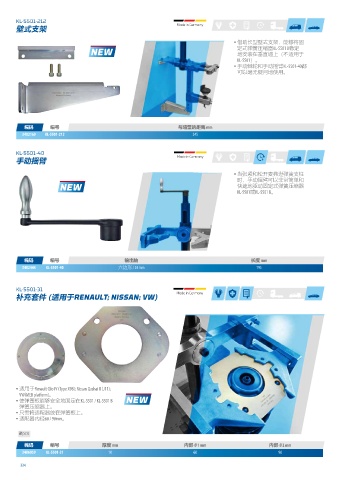

Page 336 - 吉多瑞2023版通用工具

KL-5501-212 KL-5501-1435 A
壁式支架 减震器的转接器

• 借助长型壁式支架，能够将固 • 适用于带有叉形支架的弹簧支柱。
NEW 定式弹簧压缩器KL-5501 B稳定 • 使带叉形支架的弹簧支柱牢固地放置在
固定式弹簧压缩器KL-5501 / KL-5501 B的下
地安装在垂直墙上（不适用于
KL-5501）。 支撑上。
• 手动棘轮和手动摇臂KL-5501-40都
可以毫无疑问地使用。 NEW 适用性:

VW AUDI MERCEDES
PORSCHE

编码 编号 转接器 Ø mm 厚度 mm
编码 编号 与墙壁的距离 mm
3406199 KL-5501-1435 A 57 20
3402169 KL-5501-212 245

KL-0015
KL-5501-40 弹簧压缩器
手动摇臂

• 当张紧和松开麦弗逊弹簧支柱 • 适用于弹簧支撑轴，包括带保护插件
时，手动摇臂可以非常简单和 的弹簧架1N和2N，适用于直径Ø为 80(内)-
NEW 快速地驱动固定式弹簧压缩器 195(外)mm的弹簧。
KL-5501或KL-5501 B。 • 具有移动支架/升降滑架自锁功能
• 也可用于锥形弹簧
• 塑料保护插件(可选)
• 保证工作中的最大安全性
• 注意: 直径Ø为70-240mm的弹簧可用。

适用性: 通用

编码 编号 输出轴 长度 mm
3402444 KL-5501-40 六边形 / 24 mm 195
编码 编号 开口宽度 开口宽度 弹簧 Ø 内圈 弹簧 Ø 外圈 工作长度 总长度 输出轴 负载能力 抗断强度 N
(min.) mm (max.) mm (min.) mm (max.) mm mm mm (max.) N
1751379 KL-0015 50 345 80 195 295 475 SW 27 17.500 N 70.000
KL-5501-31
补充套件（适用于RENAULT; NISSAN; VW）
KL-1590-2
适配器套装

• 通用
• 夹紧VW Lupo后桥弹簧或桶形弹簧时，可用
KL-0015和KL-2000 e.B.的弹簧支架延长

适用性:

VW AUDI MERCEDES

• 适用于Renault Clio IV (Type X98); Nissan Qashai II (J11);
VW(MEB platform)。
• 使弹簧板能够安全地固定在KL-5501 / KL-5501 B NEW
弹簧压缩器上。
• 只需将适配器放在弹簧板上。
• 适配器内径60 / 90mm。

2pcs

编码 编号 厚度 mm 内部-Ø 1 mm 内部-Ø 2 mm 编码 编号 工具最大长度 mm
3406059 KL-5501-31 10 60 90 2159376 KL-1590-2 27

334
