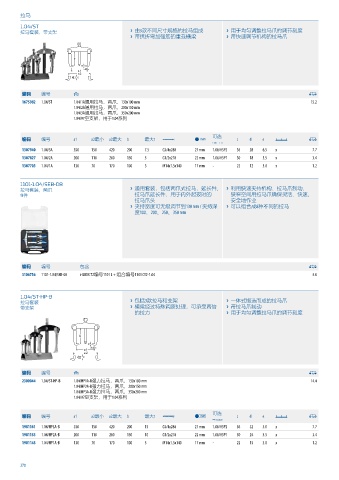

Page 270 - 吉多瑞2023版通用工具

拉马
拉马/ST
1.04
拉马套装，带支架 › 由3款不同尺寸规格的拉马组成 › 用于均匀调整拉马爪的调节刻度
› 带抗折弯加强筋的重载横梁 › 带快速调节机构的拉马爪

编码 编号 B 0
1675982 1.04/ST 1.04/1A通用拉马，两爪，130x100 mm 15.2
1.04/2A通用拉马，两爪，200x150 mm
1.04/3A通用拉马，两爪，350x200 mm
1.04/97空支架，用于1.04系列

编码 编号 a1 a2最小 a2最大 b 最大t A $ 可选 c d e 9 0
d
1307940 1.04/3A 350 150 420 200 7.5 G3/4x280 27 mm 1.06/HSP2 36 28 6.5 x 7.7
1307827 1.04/2A 200 110 260 150 5 G1/2x210 22 mm 1.06/HSP1 30 18 3.5 x 3.4
1307703 1.04/1A 130 70 170 100 3 M14x1.5x140 17 mm - 22 12 3.0 x 1.2

1101
拉马-1.04/SEB-08
拉马套装，两爪 › 通用套装，包括两爪式拉马，延长件 › 利用快速夹持机构、拉马爪制动、
9件 拉马爪延长件、用于内外起拔时的 狭窄空间用拉马爪确保灵活、快速、
拉马爪头 安全地作业
› 夹持宽度可无级调节到130 mm / 夹持深 › 可以组合成8种不同的拉马
度100、200、250、350 mm

编码 编号 包含 0
3106756 1101-1.04/SEB-08 i-BOXX 72编号1101 L + 组合编号1101 CT2-1.04 3.8

拉马/ST-HP-B
1.04
拉马套装 › 包括3款拉马和支架 › 一体式锻造而成的拉马爪
带支架 › 横梁经过特殊调质处理，可承受两倍 › 带拉马爪制动
的拉力 › 用于均匀调整拉马爪的调节刻度

编码 编号 B 0
2300044 1.04/ST-HP-B 1.04/HP1A-B强力拉马，两爪，130x100 mm 14.4
1.04/HP2A-B强力拉马，两爪，200x150 mm
1.04/HP3A-B强力拉马，两爪，350x200 mm
1.04/97空支架，用于1.04系列

可选
编码 编号 a1 a2最小 a2最大 b 最大t A $ c d e 9 0
d
1981161 1.04/HP3A-B 350 150 420 200 15 G3/4x280 27 mm 1.06/HSP2 36 32 5.0 x 7.7
1981153 1.04/HP2A-B 200 110 260 150 10 G1/2x210 22 mm 1.06/HSP1 30 24 3.5 x 3.4
1981145 1.04/HP1A-B 130 70 170 100 5 M14x1.5x140 17 mm - 22 15 3.0 x 1.2

270
