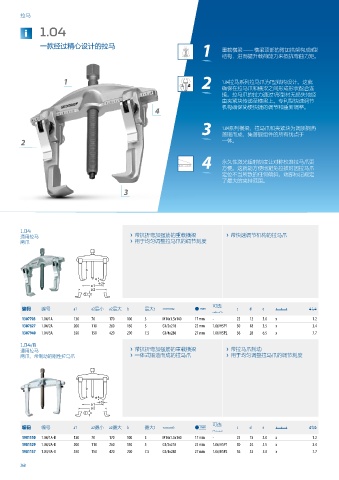

Page 268 - 吉多瑞2023版通用工具

拉马

i 1.04
1 重载横梁 — 横梁顶部的附加拱架构成H型
一款经过精心设计的拉马

结构，进而提升载荷能力来抵抗弯曲力矩。

2
1 1.04拉马系列拉马爪为T型结构设计。这就
确保在拉马爪和横梁之间形成形状配合连
接。拉马爪的拉力通过T形型材无损失地经
由夹紧块传递至横梁上。专利型快速调节
4 机构确保简便快捷的调节和重新调整。

3 1.04系列横梁、拉马爪和夹紧块为调质钢热

2 落锻而成，集落锻组件的所有优点于
一体。
4 永久性激光镭射刻度让对称校准拉马爪更

方便。这就能方便地避免拉拔时因拉马爪
定位不当所致的任何倾斜。端部标记规定
了最大的夹持范围。
3

拉马

1.04
通用拉马 › 带抗折弯加强筋的重载横梁 › 带快速调节机构的拉马爪
两爪 › 用于均匀调整拉马爪的调节刻度

可选
编码 编号 a1 a2最小 a2最大 b 最大t A $ c d e 9 0
d
1307703 1.04/1A 130 70 170 100 3 M14x1.5x140 17 mm - 22 12 3.0 x 1.2
1307827 1.04/2A 200 110 260 150 5 G1/2x210 22 mm 1.06/HSP1 30 18 3.5 x 3.4
1307940 1.04/3A 350 150 420 200 7.5 G3/4x280 27 mm 1.06/HSP2 36 28 6.5 x 7.7

1.04
拉马/B
通用拉马 › 带抗折弯加强筋的重载横梁 › 带拉马爪制动
两爪，带制动的刚性拉马爪 › 一体式锻造而成的拉马爪 › 用于均匀调整拉马爪的调节刻度

可选
编码 编号 a1 a2最小 a2最大 b 最大t A $ c d e 9 0
d
1981110 1.04/1A-B 130 70 170 100 3 M14x1.5x140 17 mm - 22 15 3.0 x 1.2
1981129 1.04/2A-B 200 110 260 150 5 G1/2x210 22 mm 1.06/HSP1 30 24 3.5 x 3.4
1981137 1.04/3A-B 350 150 420 200 7.5 G3/4x280 27 mm 1.06/HSP2 36 33 5.0 x 7.7

268
