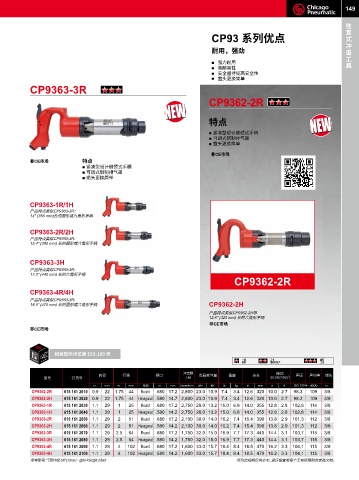

Page 149 - CP芝加哥气动工具中文2023
P. 149
149
击 工 具 冲 往 复 式
CP93 系列优点
耐用，强劲
■ 强力耐用
■ 高耐用性
■ 安全握持提高安全性
■ 凿头更换简单
CP9363-3R
CP9362-2R
特点
■ 紧凑型设计鹅颈式手柄
■ 可调式钢制排气罩
■ 凿头更换简单
非CE市场
非CE市场 特点
■ 紧凑型设计鹅颈式手柄
■ 可调式钢制排气罩
■ 凿头更换简单
CP9363-1R/1H
产品特点类似CP9363-3R：
14" (355 mm)长的圆形或六角形手柄
CP9363-2R/2H
产品特点类似CP9363-3R:
15.4" (390 mm) 长的圆形或六角形手柄
CP9363-3H
产品特点类似CP9363-3R:
17.3" (440 mm) 长的六角形手柄
CP9362-2R
CP9362-2R
CP9363-4R/4H
产品特点类似CP9363-3R:
18.5" (470 mm) 长的圆形或六角形手柄 CP9362-2H
产品特点类似CP9362-2H带
12.6" (320 mm) 长的六角形手柄
非CE市场
非CE市场
相关配件详见第 153-160 页
一般 工业 重型
维修 维修和生产 工业
BLOWS VIBRATION
PER
BORE STROKE SHANK 冲击数 AIR CONS. WEIGHT LENGTH 振动 SOUND SOUND AIR
@LOAD
声功率
声压
接头
MODEL PART NUMBER 内径 行程 柄口 MINUTE 负载耗气量 重量 全长 28927 (m/s 2 ) ) PRESS. POWER INLET
LEVEL ISO 2
型号
ISO 28927 (M/S
订货号
/分
kg
l/s
in. in. mm in. mm shape in. mm blows/min cfm l/s lb lb kg in. in. mm a a K K ISO 15744 - dB(A) in.
mm
in.
in.
ISO 15744 - dB(A)
mm
mm
blows/min
cfm
mm
shape
in.
形状
CP9362-2R 615 161 2010 0.9 22 1.75 44 Round .680 17.2 2,800 23.0 10.9 7.4 3.4 12.6 320 10.0 2.7 98.3 109 3/8
CP9362-2H 615 161 2020 0.9 22 1.75 44 Hexagonal .580 14.7 2,800 23.0 10.9 7.4 3.4 12.6 320 10.0 2.7 98.3 109 3/8
CP9363-1R 615 161 2030 1.1 29 1 25 Round .680 17.2 2,750 28.0 13.2 15.0 6.8 14.0 355 12.8 2.8 102,8 114 3/8
CP9363-1H 615 161 2040 1.1 29 1 25 Hexagonal .580 14.2 2,750 28.0 13.2 15.0 6.8 14.0 355 12.8 2.8 102,8 114 3/8
CP9363-2R 615 161 2050 1.1 29 2 51 Round .680 17.2 2,100 30.0 14.0 16.2 7.4 15.4 390 13.8 2.9 101,3 112 3/8
CP9363-2H 615 161 2060 1.1 29 2 51 Hexagonal .580 14.2 2,100 30.0 14.0 16.2 7.4 15.4 390 13.8 2.9 101,3 112 3/8
CP9363-3R 615 161 2070 1.1 29 2.5 64 Round .680 17.2 1,750 32.0 15.0 16.9 7.7 17.3 440 14.4 3.1 103,7 115 3/8
CP9363-3H 615 161 2080 1.1 29 2.5 64 Hexagonal .580 14.2 1,750 32.0 15.0 16.9 7.7 17.3 440 14.4 3.1 103,7 115 3/8
CP9363-4R 615 161 2090 1.1 29 4 102 Round .680 17.2 1,600 33.0 15.7 18.4 8.4 18.5 470 16.2 3.3 104,1 115 3/8
CP9363-4H 615 161 2100 1.1 29 4 102 Hexagonal .580 14.2 1,600 33.0 15.7 18.4 8.4 18.5 470 16.2 3.3 104,1 115 3/8
所有型号：气管内径 3/8"(10mm) - @90 PSI(@6.3 Bar) 所列出规格仅供参考。请仔细查阅每个工具所随附的单独文档。
